PLC与变频器在数控车床中的应用

本文主要介绍plc和变频器在数控车床主轴驱动控制的应用情况。

1 引言

    数控机床的技术水平高低及其在金属切削加工机床产量和总拥有量的百分比，是衡量一个国家工业制造整体水平的重要标志之一。数控车床是数控机床的主要品种之一，它在数控机床中占有非常重要的位置，几十年来一直受到世界各国的普遍重视，并得到了迅速的发展。其中主轴运动是数控车床的一个重要内容，其动力约占整台车床的动力的70%～80%，对于提高加工效率，扩大加工材料范围，提升加工质量都有着很重要的作用。基本控制是主轴的正、反转和停止，可自动换档和无级调速。采用变频器和plc对主轴进行有效的控制是当前数控车床技术改造过程中的重要环节。本文主要介绍plc和变频器在数控车床主轴驱动控制的应用情况。

2 工艺要求

    数控车床一般加工回转表面、螺纹等。要求其动作一般是x、z向快进、工进、快退。加工过程中能进行自动、手动、车外圆与车螺纹等转换；并且能进行单步操作。

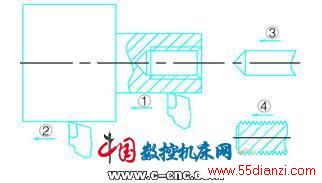

图1 数控车床工件加工图

    数控车床应用恒线速功能加工，加工工序如图1所示，步骤如下：

    (1) 按起动按钮，切削①号部位，电机正转，转速2400r/min，主轴正转。
    (2) 切削②，电机正转，转速1500r/min，主轴正转。
    (3) 工序③钻孔，电机正转，转速2700r/min，主轴正转。
    (4) 工序④攻丝，电机正转，转速600r/min，主轴正转。
    (5) 工序⑤退出丝锥，电机反转，转速1200r/min，主轴反转。
    (6) 按停止按钮，电机停，主轴停转。

3 控制要求

    (1) 用plc和变频器控制交流电机工作，有交流电机带动数控车床主轴运转，交流电机工作转速变化情况如图2所示，应能连续运转。

图2 数控车床主轴实现程序控制速度图

    (2) 主轴电机也可单独选用任一级速度恒速旋转。

    (3) 主轴电机也可进行正、反点动控制，利于检修或调整，电机转速选用600r/min。

    (4) 变频器频率设置估算公式f=np/60。f为变频器设置频率，n为电机转速，p为极对数(设p=1)。
