机床加工常见的定位方式及其定位元件

一、工件以平面定位 平面定位的主要形式是支承定位，工件的定位基准平面与定位元件表面相接触而实现定位。常见的支承元件有下列几种：

1．固定支承  支承的高矮尺寸是固定的，使用时不能调整高度。

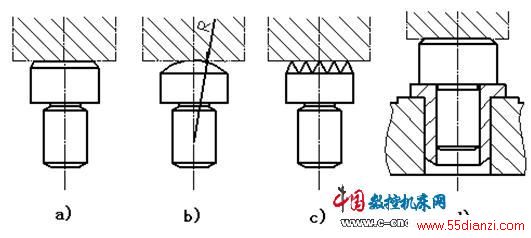

图1 几种常用支承钉

1）支承钉  图1所示为用于平面定位的几种常用支承钉，它们利用顶面对工件进行定位。其中图1a为平顶支承钉，常用于精基准面的定位。图1b为圆顶支承钉，多用于粗基准面的定位。图1c为网纹顶支承钉，常用在要求较大摩擦力的侧面定位。图1d为带衬套支承钉，由于它便于拆卸和更换，一般用于批量大、磨损快、需要经常修理的场合。支承钉限制一个自由度。

图2 两种常用的支承板

2）支承板  支承板有较大的接触面积，工件定位稳固。一般较大的精基准平面定位多用支承板作为定位元件。图2是两种常用的支承板，图2a为平板式支承板，结构简单、紧凑，但不易清除落入沉头螺孔中的切屑，一般用于侧面定位。图2b为斜槽式支承板，它在结构上做了改进，即在支承面上开两个斜槽为固定螺钉用，使清屑容易，适用于底面定位。短支承板限制一个自由度，长支承板限制两个自由度。

支承钉、支承板的结构、尺寸均已标准化，设计时可查国家标准手册。

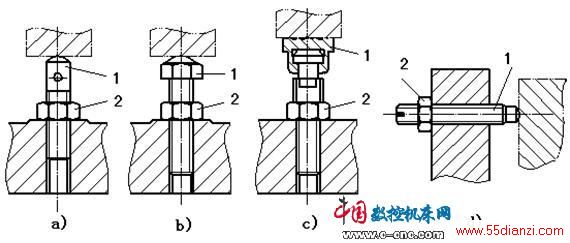

1—可调支承螺钉  2—螺母
图3 几种常用的可调支承
