海为PLC巧用16us精度系统时间实现毫秒级控制

一、海为PLC——与时间相关的系统资源

　　1、定时器：时基分为10ms、100ms、1s，对每个定时器时基可以任意指定其中一种

　　2、系统实时时钟：实时时钟存储在SV12-SV18共7个寄存器中

　　SV12：表示年（0-99）

　　SV13：表示月（1-12）

　　SV14：表示日（1-31）

　　SV15：表示时（0-23）

　　SV16：表示分（0-59）

　　SV17：表示秒（0-59）

　　SV18：表示星期（1-7）

　　3、系统脉冲：

　　SM3：10ms方波脉冲，5ms ON / 5ms OFF

　　SM4：100ms方波脉冲，50ms ON / 50ms OFF

　　SM5：1s方波脉冲，500ms ON / 500ms OFF

　　4、海为PLC独有的16us精度系统时间：

　　SV49-SV50：32位寄存器，SV49-SV50为系统时间（单位16us）, 系统自动循环计数, 当计数到最大值2147483647时归0不断循环计数

二、没有1ms定时器能够实现毫秒级控制吗?

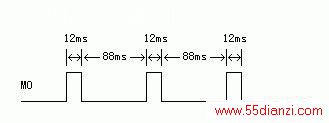

　　利用16us精度系统时间完全能够实现毫秒级控制，本文例子实现一个12ms ON / 88ms OFF的脉冲。精度误差同普通定时器一样最大误差一个扫描周期，如下图：

　　12ms = 12000us = 750（16us），存放放在V2000-V2001中

　　88ms = 88000us = 5500（16us），存放放在V2002-V2003中

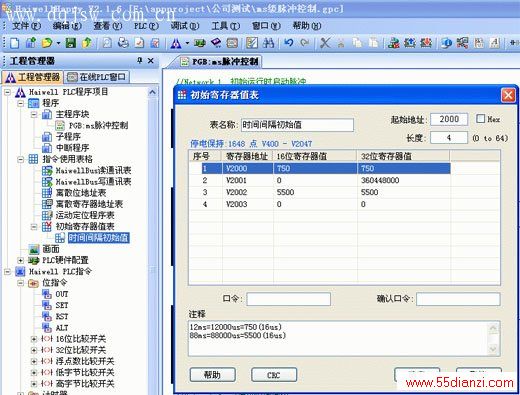

　　建立一个名称为“时间间隔初始值”的初始寄存器值表，将ON时间设定为750和OFF时间设定为5500（当然也可以不建立该表而选择在程序中初始化V2000-V2001及 V2002-V2003的值），如下图：

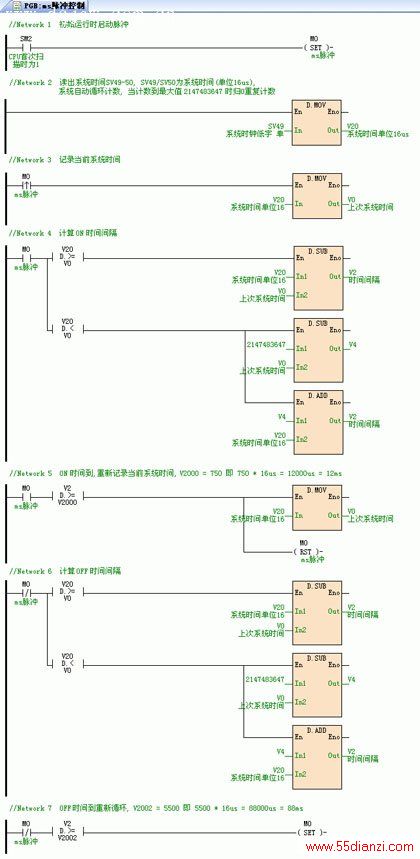

三、实现程序如下：

　　本程序扫描周期0.3ms，既误差0.3ms，如下图：
