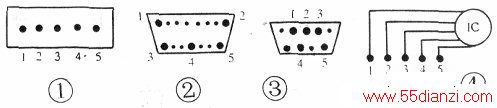

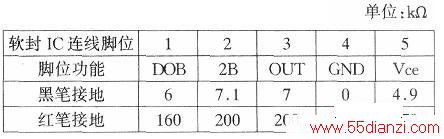

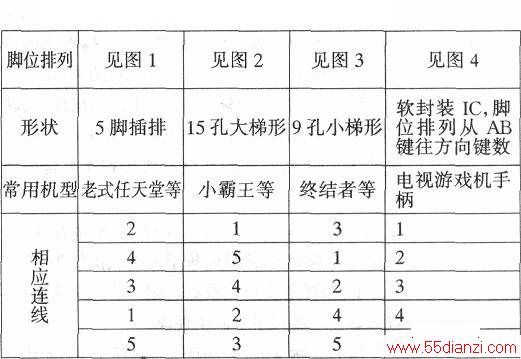

家用普通电视游戏机、学习机的控制手柄,因使用中经常的扭拉、摔跌,极易损坏,导致控制功能失效或产生误动作,常要更换五芯连线和手柄电路板。 家用游戏机、学习机品牌众多,手柄的样式也多种多样,给代换、焊接带来麻烦。下面整理各型游戏机手柄相应连线如上表,手柄电路板各引脚实测阻值如下表所示,表中数值用MF50型万用表R×1k挡测得。
