一锅双星的接收方案

　　一锅双星的接收方案主要有两种：一是用一面极轴天线和一个高频头来实现；另一种就是用一面抛物面天线两个高频头来实现。极轴天线当然是最理想的方式，但成本较高。下面介绍一面天线安装两个高频头，利用偏馈聚焦接收的原理来达到接收目的。
　　
　　因为是偏馈聚焦接收，所以要求信号应足够强，或者接收天线的尺寸应足够大。目前卫星信号都非常强，所以利用1.5m以上的前馈式抛物面天线，便可实现一锅双星接收要求。现在市场上也出现了专用于一锅双星接收的馈源盘和高频头，这种双星接收的专用馈源盘，本身自带一个高频头，大圈馈源用于接收信号相对较弱的卫星，小圈馈源则用于接收信号相对较强的卫星。
　　
　　如亚洲2号和亚洲3号两颗卫星相邻只有5。都是大功率卫星，就十分适合双星接收。这套夹具和高频头不但将两个高频头的角度调整到最佳位置，安装简单，而且无需再增加另外的电缆。
　　
　　该产品的特别之处还在于在配套的高频头上增加了一个RCV接口。用户使用的时候，只要用一根短电缆（随产品赠送）将原来的高频头跨接在这个接口上，再把高频头另一接口和接收机连接就可以了。其工作原理十分简单，就是在这个高频头内部增加了一个0/22kHz切换开关，22kHz接口就是RCV接口，0接口在内部直接连接到高频头上，这样外部又省去了一个0/22kHz开关。
　　
　　如果现在收视的是亚洲2号，只需将原高频头及馈源盘卸下，安装上专用的双星馈源，配送的高频头主收亚洲2号，然后根椐当地接收亚洲3号卫星的方位角与亚洲2号卫星的方位角的大小来决定在（面对方位角的前方）左边还是右边的小圈馈源中安装上原高频头，如果接收亚洲3号卫星的方位角比接收亚洲2号卫星的方位角小，则在左边，反之则在右边。用附带的同轴电缆把两个高频头跨接上，再把原来的同轴电缆连接到高频头的另一个接口上，调整好极化角即可实现一锅双星接收，非常方便。
　　
　　如果一时买不到专用馈源盘，可在原来接收亚洲2号的双极化高频头上，自制一个双环夹具，夹具的口径比双极化高频头的直径略大，一环夹在原来接收亚洲2号卫星的高频头上；另一环夹上另一个双极化高频头接收亚洲3号，两个高频头的输出电缆接在卫星中频切换器上，再从切换器引出一根电缆到卫星数字电视接收机。因为原来亚洲2号已调试好，只要稍微调整一下新安装的高频头，也可实现一锅双星的接收。
　　
　　卫星中频切换器种类繁多，其电路也各不相同，下面主要介绍常见两种切换器的基本电路。
　　
　　(1)0/12V电压切换器的基本电路
　　

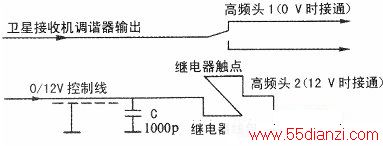

　　0/12V电压切换器的基本电路如下图所示。切换器与卫星数字电视接收机有两路连线：一路是中频电缆，使用F型接头：另一路是12V控制线，使用RCA莲花插座。通过在卫星数字电视接收机内设定0V或12V电压，来控制微型继电器的吸合与释放，从而达到两路切换的目的。工作时，通过12V电压的开、关，可以听到切换器内有清脆的“嘀”、“嗒”声，那是继电器吸合、释放的声音，实属正常现象。

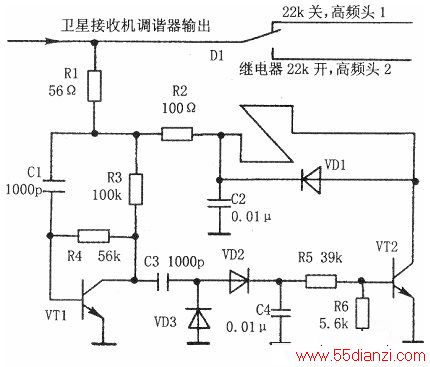

　　②下图就是一典型的简易型0/22kHz脉冲切换器基本电路图。其工作过程是这样的：当调谐器设置22KHz为关“时”，电路完全不工作，继电器常闭触点连通，高频头1得电工作。当22kHz设置为“开”时，脉冲信号经C1耦合到VT1，这是一级负反馈放大器。放大器的输出信号经过VD2、VD3组成的倍压检波器后，在C4上得到一个正极性的直流电压，结果使VT2饱和，继电器吸合，高频头2得电工作。电路中，R2、C2的作用是高频滤波。VD1的作用是继电器释放时的反电势吸收保护。
　　
　　这种简易型电路的抗干扰肯定较差，因为从C1进入的控制信号没有经过甄别，除22kHz正常信号可以启动继电器之外，接收机的调谐器、高频头、线路放大器以及电缆线上的各种干扰信号、自激振荡、甚至950～2150MHz的卫星信号本身，都会引起电路的误动作。理想的方法是：增加低频或波形的检测功能，最好采用装有谐振检测电路的22kHz脉冲切换器，这样抗干扰性强，可靠性高。

　　
　　这种切换器的优点是：中频信号和控制信号是截然分开的，互不干涉，切换可靠。两路高频头可以分别使用0/12V电压控制的双极化高频头或其他类型高频头，缺点是：要单独接一根12V控制线，当切换器离卫星数字电视接收机较远时，接线不太方便。有些简易型的卫星数字电视接收机根本没有12V电压控制功能，也就无法使用了。除了0／12V电压切换器外，还有13/18V电压切换器等，它们的工作原理基本相同，只不过其13V（或18V）电压是由卫星接收机输出给13/18V电压切换器，直接对继电器进行控制，不需要另接电压控制线。
　　
　　(2)0/22kHz脉冲切换器基本电路
　　
　　①0/22kHz脉冲控制的切换器的内部电路较为复杂，因而价格也昂贵，它有一个谐振检测电路，当检测到调谐器来的直流电压中叠加有22kHz脉冲信号时，就驱动继电器吸合，而不管直流电压是13V还是18V。
　　
　　目前市场上流行的22kHz脉冲切换器都是简易产品，一般省去了谐振检测电路，而用较简单的波形检波方法来代替，抗干扰不佳，可靠性方面也较差。
