0.5英寸监视器在卫星接收调试度中的应用

　　这台显示屏虽然只有0.5英寸，但清晰度却很好。所显示的卫星接收机菜单字迹清楚，比起笔者原使用的5.5英寸彩色监视器要清晰得多，而且非常省电。
　　
　　由于此监视器原先是sony摄像机中的取景器，为NTSC制，帧频为60Hz。如果用于NTSC制的卫星接收调试当然不成问题，但如接收PAL制（帧频为50Hz），图像就不能同步。
　　
　　打开小监视器外壳，找到线路板上标示为C701、容量为104的电容，在此电容上并上一个容量为6800pF的电容就可以取得NTSC制和PAL制都同步的效果。在电路板上我们还可看到CONT（对比度）、H-HOLD（行频）、V-SIZI（帧幅）及BRIGHT（亮度）的微调电位器（亮度微调可在机壳上的孔中调），通过对以上四个微调电位器的调整，可以取得比较好的视觉效果。
　　

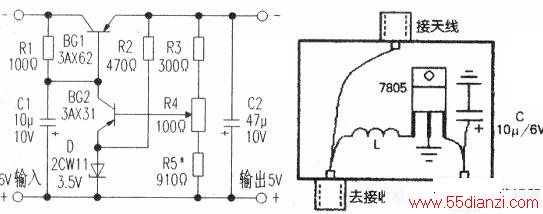

　　实测本监视器5V电压时只有95mA电流，笔者用电压6V的铅酸蓄电池来供电，另外再制作一个低压差的稳压电源来取得Sv电压，如下左图所示。
　　
　　在电源的制作中，特别选用了锗晶体管。两晶体管的放大倍数要求大于50以上。因使用的电流不大而且压差又小，用3AX62等功率为0.5W的晶体管就可以了。
　　
　　电源的调试：下左图中lOOn的微调电阻R4放在中间位置，调整910Ω的电阻R5，使输出电压为5V，使用中微调电阻R4的调整可使监视器的聚焦更好，图像更清晰。
　　
　　也可以把监视器的电源取之于卫星接收机，那么电池可以省去。卫星接收机向高频头供电电压约14~18V，最大可输出约300mA电流，一般高频头电流约在100~150mA，从中取出lOOmA电流供监视器使用是不会成问题的。
　　
　　用一个二分配器去掉内部线路，只留下三个F座和外壳，用7805制作一个5V稳压电源，见下右图，串接于高频头与卫星接收机之间。图中L1用φ0.4mm左右的漆包线绕成直径为6mm、10—15匝的空心线圈。如果做成可以微调的稳压电源效果会更好。
