用DVB遥控器作电视机开关机遥控

用DVB遥控器作电视机开关机遥控

点击数:7140 次   录入时间:03-04 11:41:11   整理:http://www.55dianzi.com   家电使用指南

  利用DVB遥控器的一个特定键,可令电视机开机和关机(待机),手中就不需拿着两个遥控器了。本方案是利用一个22kHz开关和电视机原有的遥控器来实现的,特点是无需在DVB内增加元件。

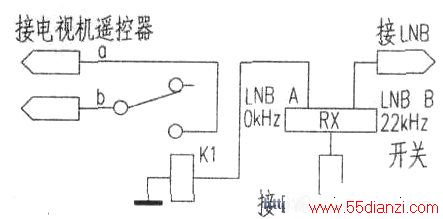

  22kHz的定义是:当镄线中无22kHz的脉冲时,此开关的LNB-A端与RX端连通,有脉冲时.LNB-B端与RX端连通。在LNB-A端上接一个继电器Kl,当馈线中无脉冲时,就因此端有13V/18V电压的输出使Kl获得电压而吸合。在Kl的触点上引出a和b两线,接在电视机遥控器内开关机键对应的两点上。Kl吸合时,就相当于按下了开关机键。

  22kHz开关的LNB-B端接天线馈线的室内端,RX端接DVB的天线输入端。

  DVB原来所存的数十个台的参数中,将“22kHz”一项设置为“开”。选一个基本上不收看的台,用移动功能将此台移动到节目号“1”上.并将此台参数中的“22kHz”设置为“关”。这样,当按遥控器的“l”号键时,继电器Kl就会吸合,相当于按下了电视机遥控器的“开关机”键。

  电视机遥控器放在电视机面板前方,靠近遥控接收窗。

  电视机的开机过程是:DVB开机后,按一下DVB遥控器的数字键“1”.Kl吸合,电视机遥控器发出“开关机”红外脉冲,电视机由待机变成开机,再按其他键选台。

  电视机的关机(待机)同样也是按一下数字键“1”。
