电视常识每日新知:裸眼3D电视解析

电视常识每日新知:裸眼3D电视解析

点击数:7650 次   录入时间:03-19 08:14:30   整理:http://www.55dianzi.com   家电使用指南

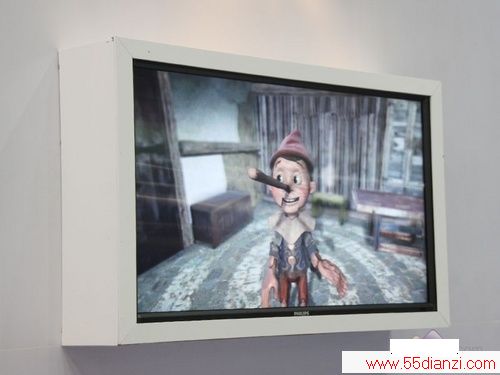

    “裸眼3D电视”是组合目前我们拥有的面板技术和引擎技术实现的。“裸眼3D电视”采用在液晶面板前方配置双凸透镜的“全景图像(Integral Imaging)方式”显示影像的内容方面,通过图像处理,可将已有的2D影像和3D影像(左眼和右眼的两视差)转换为9视差影像。如今主流的3D立体显示技术,仍然不能使我们摆脱特制眼镜的束缚,这使得其应用范围以及使用舒适度都打了折扣。

电视常识每日新知:裸眼3D电视解析

    主流裸眼3D显示技术

   目前主要的裸眼3D显示技术都是在以下这两种技术的基础上改良而成的。一是视差障壁技术,另一个为柱状透镜技术。

   A.视差障壁技术

    电影院在放映3D电影时,广泛采用的是偏振眼镜法。而视差障壁(Parallax Barrier)技术(它也被称为视差屏障或视差障栅技术),与偏振眼镜法有些相似,不过一个需要通过眼镜,另一个却不需要。视差障壁技术是由夏普欧洲实验室的工程师经过十年研究所的。它的实现方法是使用一个开关液晶屏、偏振膜和高分子液晶层,利用液晶层和偏振膜制造出一系列方向为90°的垂直条纹。

    这些条纹宽几十微米,通过它们的光就形成了垂直的细条栅模式,称之为“视差障壁”。而该技术正是利用了安置在背光模块及LCD面板间的视差障壁,在立体显示模式下,应该由左眼看到的图像显示在液晶屏上时,不透明的条纹会遮挡右眼;同理,应该由右眼看到的图像显示在液晶屏上时,不透明的条纹会遮挡左眼,通过将左眼和右眼的可视画面分开,使观者看到3D影像。缺陷:由于背光遭到视差障壁的阻挡,所以亮度也会随之降低,要看到高亮度的画面比较困难。除此之外,分辨率也会随着显示器在同一时间播出影像的增加成反比降低,导致清晰度的降低。

   B.柱状透镜技术

   另一项名为柱状透镜(LentICular Lens)的技术,也被称为双凸透镜或微柱透镜。它相比视差障壁技术最大的优点是其亮度不会受到影响,但观测视角宽度会稍小。它的原理是在液晶显示屏的前面加上一层柱状透镜,使液晶屏的像平面位于透镜的焦平面上,这样在每个柱透镜下面的图像的像素被分成几个子像素,这样透镜就能以不同的方向投影每个子像素。于是双眼从不同的角度观看显示屏,就看到不同的子像素。不过像素间的间隙也会被放大,因此不能简单地叠加子像素。让柱透镜与像素列不是平行的,而是成一定的角度。这样就可以使每一组子像素重复投射视区,而不是只投射一组视差图像。
