山区有线电视网如何收转弱开路电视信号

　　在山区或丘陵地区建设有线电视网时，经常遇到本地区原来可以勉强收看的开路电视信号，无法往有线前端中输入。有时即使勉强输入到前端，与收转的卫星信号相比，其噪点和重影也非常严重，影响收看。

　　分析原因，主要是山岭阻挡所致。欲较彻底地解决，必须到附近能收到直射波或绕射波的某个山上去。实践证明：如果实测信号场强能达到40dB以上，且图像与伴音都清晰无干扰时，该信号就可以达到收转的要求（因为高增益天线本身增益也可达lOdB以上，而我国规定农村彩色信号收转场强标准中，在米波段为49dB）。

　　山岭往往距离前端较远，怎样把高质量的电视信号传送到有线电视前端，就是我们要解决的男一个实际问题。

　　以SYKV-75-9射频电缆为例。其回路电阻为1.7Ω/100m，当工作频率在219MHz（12频道的中心频率）时，其衰减为6.5dB。另外，较好的专用单频道放大器，其增益可达30dB以上，也就是说：从山上往下传460米远时，仍能基本保证从天线接收下来的信号质量，而且还可以把天放的供电电源安装在有线前端的机柜里，这样同时也省去了往接收点接电源线的麻烦（当上述距离超过460米时，应慎重考虑其造价；当上述距离不足460米时，应考虑改用-7或-5电缆，以降低造价）。

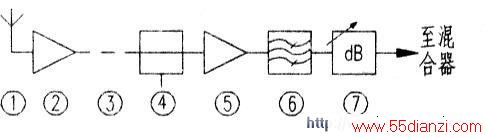

　　为丁把从山上引下来的信号输入到有线前端的混合器中。还要对此信号进行处理。具体方法是：当前端机柜中有开路信号处理器时，可以直接接入其输入端。当前端机柜中没有开路信号处理器时，按上图方法处理：

　　（1）接收天线；（2）天线放大器；（3）射频电缆（绑在铁线上，用杆架空直罕前端。但注意在山上、山下和临进机房前都必须接防雷地线）；（4）天放的供电电源；（5）放大器；（6）单频道带通滤波器；（7）可调衰减器。

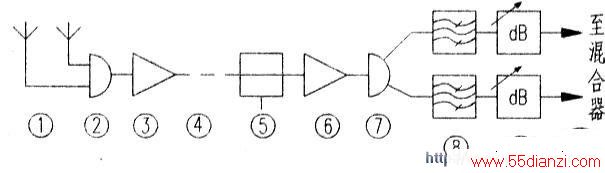

　　有时候在同一地方，可能收到几个质量较好的电视信号，如部想输入到有线前端中去，可以采用下图方法来解决：

　　（1）接收天线（如果两个信号的方向基本相同时，可以采用～副天线，但其阻抗变换器只有采用300Ω/75Ω的匹配器，不能采用1/4λ的U形环）；（2）混合器（实际是二分配器反过来接）；（3）天放（其带宽应满足要求，而且必须是芯线供电）；（4）射频电缆（要求同上图-（3））；（5）天放的芯线供电电源插入器；（6）放火器；（7）二分配器；（8）单频道带通滤波器；（9）可调衰减器。
