电路设计自动化软件powerpcb使用简介

电路设计自动化软件powerpcb使用简介

点击数:7445 次   录入时间:03-04 11:40:50   整理:http://www.55dianzi.com   布线-制版技术

1. 用Add


Ans:此 marker通常是提醒你在 component rule作过设定,记得作design VerifICation check 若无设定而 verify design check 出现此marker应是v5.0 版本的bug

4. 若零件pad是由pad与copper作associate则自动铺铜时pad无法形成thermal
Ans:不会形成thermal

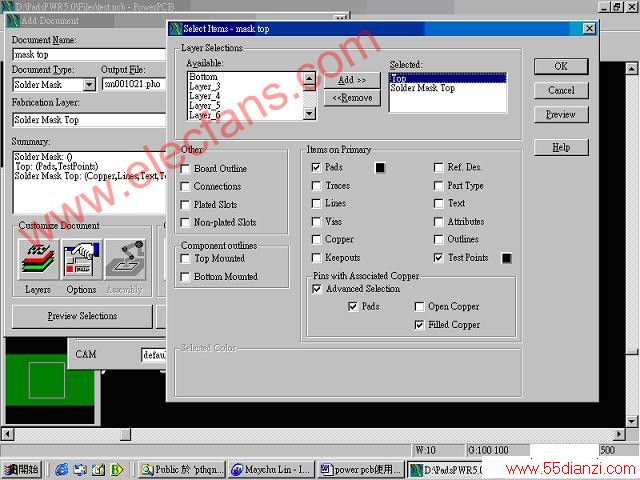

5. 若零件pad是由pad与copper作associate,在出底片作cam 时应在solder mask选择Top 'PIN with associate copper'advanced selsction'pads 'filLED copper
  此时 solder mask 会出现pad+copper 的形状
  (不受copper 与pad associate需包含整个pad 的限制)

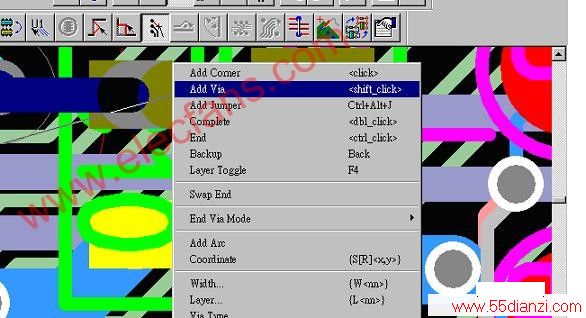

6. PCB 的设计若为HDI ,via需打在pad上,则可按下mouse右key弹出 menu ,select add via 或按shift_click 使via打在pad 上
