电路设计中接地分析

电路设计中接地分析

点击数:7583 次   录入时间:03-04 11:48:07   整理:http://www.55dianzi.com   布线-制版技术

    (1)整板(全部)覆铜;

    (2)局部(部分)覆铜;

    (3)分区覆铜(用于地种类复杂,而且地线有不同的分区,比如模数混合电路);

    (4)分网络覆铜(系统的特许需要,对某个或者几个特定的网络覆铜)。

    2、降低接触电阻

    降低接触电阻,为此要将接地线与接地螺栓、接地极牢靠地连接,同时要考虑系统接地极和土壤之间的接触面积与紧密度。增加地极和土壤之间的接触面积与紧密度,可以减小接触电阻。

    有的设备为了降低接触点之间的电阻,在接触点采用导电性能良好的材料;为了防止金属被氧化而增加接触电阻,必要时可以在接触点镀银或者镀金来保持良好的接触效果,减小接触电阻。

    3、降低地电阻

    降低地电阻,有些特殊系统,必须增加接地极的表面积和增加土壤的导电率(如在土壤中注入盐水)。

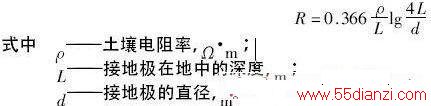

    则系统的垂直接地极接地电阻R为:

809
接地电阻计算公式

    例如,黄土ρ取200Ω.m,L为2cm,d为0.05,则垂直接地极接地电阻R为80.67Ω。

    如在土壤中注入盐水,使ρ=20Ω.m时,则接地极接地电阻R为8.067Ω。

    从上面的比较中,可以清楚地看出,接地电阻随着大地电阻率降低而减少。在一些特许系统中,对接地电阻和地电阻要求比较严格时,降低大地的电阻率,增加大地的导电性能是一个很好的办法。
