DC电源输入插座

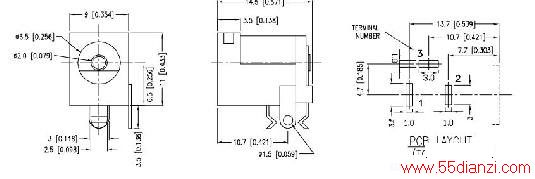

　　我们通常使用的DC电源输入插座尺寸如下：

　　DC电源插座一般外径5.5mm，内径2.1mm，长约10mm

　　要注意的是插头一般是内正外负的，但也不排除少数自己做的插头是反的，所以保险起见，最好使用前用万用表量一下，免得烧毁芯片。

　　也可以参考防止DC电源反接的方法—SS14的用法。

　　DC电源插座接线DC电源插座的2脚和3脚在插头没有插进的时候是连在一起的，当插头插进的时候，3脚与2脚分开。所以3脚和1脚应该连地。
