耳机插头

　　耳机接头除了有三段式之外，还有四段式，四段式比三段式加多了一个话筒/接听键，国标（大部分手机）从头到尾（尾巴是有线那边）的定义是：左声道、右声道、MIC、地。要注意iphone的四段式耳机接头的顺序是不一样的，从头（尖）到尾是左声道、右声道、地、MIC。

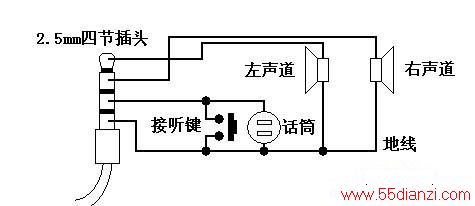

　　一般手机立体声耳机接头如下图：

　　单声道耳机插座也可以用作输入。要注意的是A为地，B应该接输入端，而F端应该接地。在没有耳机接头接入的时候，B脚和F脚是连在一起的，这样保证，输入接地，输入信号为0。当有耳机接头接入的时候，B脚和F脚分离，F脚与A接连在一起。
