使用六只晶体管的逻辑探头

     图1中的 电路 用三只NPN 晶体管 和三只PNP晶体管做了一个逻辑 探头 。两只晶体管作为驱动 LED 的 开关 ；逻辑1是 绿色LED ，逻辑0是 红色LED 。Q1和Q2测试探头尖的逻辑1状况，Q3和Q4测试逻辑0的状况。Q1在Q2射极电路中用作齐纳 二极管 。R12和R14构成的 分压器 确定了二极管的值。该值设定了Q2基射结的击穿电压VL。这些值保证了探头尖逻辑1的阈值约为3.2V。Q2射极电路中Q1的击穿电压约为2.6V。设定该阈值的算式为：VHIGH=1.2+(VR14/R12+R14)，其中V是 电源 电压。由于VHIGH是电源电压的函数，因此探头也适用于C MOS 晶体管。当探头尖的电压超过这个电压时，Q1和Q2的基射结均为正偏，它们有一个共同的集射电流流经R4，产生一个足够使Q5正偏的电压，并点亮绿色LED。理想情况下，R1和R2将探头尖的电压维持在约2.5V，低于3.2V。

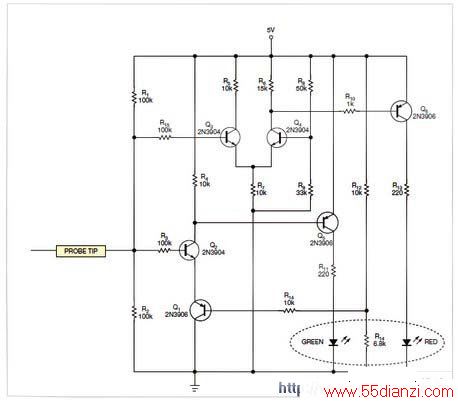

图1 此电路图用6个晶体管制作了一个逻辑探头

　　晶体管Q3和Q4构成一个其基极电压的 比较器 。由R8和R9组成的分压器将Q4的基极维持在某个电压，大约为1.9V。由于探头的悬浮电压较高，Q3导通，R6上没有电流流过。因此，Q6和红色LED均关断。但是，如果探头尖的电压低于1.9V，则Q4的基极电压高于Q3，通过R7的共射电流转而通过Q4流向R6。这个动作在R6上产生足够的压降，使Q6导通，从而点亮红色LED。下式用于确定低压阈值：VLOW=[VR9/(R8+R9)]。

　　对于0V?5V的逻辑电压，流过探头尖的电流为-50?A?80?A。图2给出了一种微型探头的制作方法。

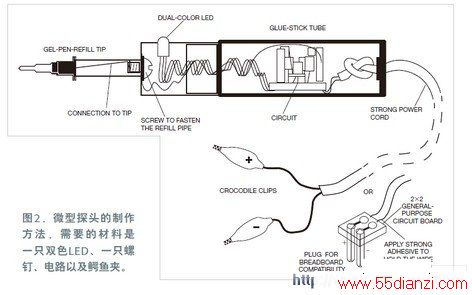

图2 微型探头的制作方法
