惠斯通电桥

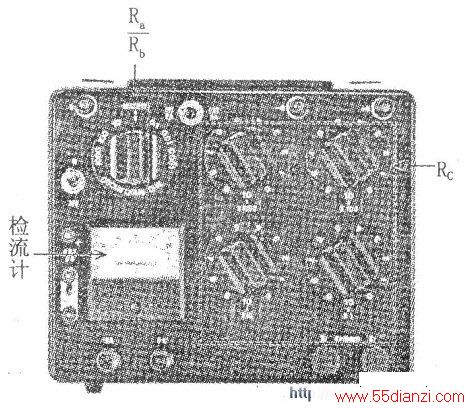

　　惠斯通电桥是用于测量l0～1MQ电阻的仪器。上图是现场常用的便携式电桥的外观。下图电桥的原理。
　　

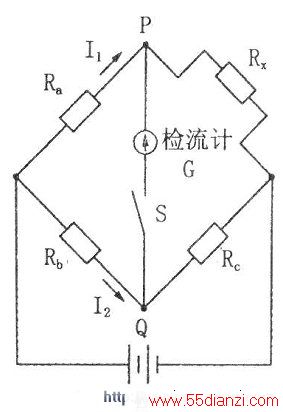

　　如下图所示。在电桥的一个臂上接入被测电阻Rx，合上开关S，调节Ra、Rb、Rc使检流计指示为O，则P点与Q点电位相等，于是式(1)～式(4)成立：
　　
　　IIRx=12Rc(1)
　　
　　IlRa=12Rb(2)
　　
　　RxRb=RaRc(3)
　　
　　所以：
　　
　　R-R．R。(4)
　　
　　这样即可以求出未知电阻Rx。
　　
　　此时的状态称为电桥平衡，这种测量方法称为“平衡法”（零位法）。使用上图所示电桥时，可以选择“倍率”旋钮使R&raDIC;Rb为0．O01，0.01，0.1，10，…，调节R可使电桥平衡，这样便可以很容易求得R：。如果调节R而不能使检流计指“0”时，则可用“插值法’'算求得。
　　
　　例如：Rc为278Ω时检流计G的值偏左5格，279Ω时向右偏3格，由于总计偏移8格，故R，为：Rx=278+1×5/8=278.63(Ω)
