环行器

    环行器又叫隔离器的突出特点是单向传输高频信号能量。它控制电磁波沿某一环行方向传输。这种单向传输高频信号能量的特性，多用于高频功率放大器的输出端与负载之间,起到各自独立,互相“隔离”的作用。负载阻抗在变化甚至开路或短路的情况下都不影响功放的工作状态,从而保护了功率放大器。
    环行器单向传输的原理，是由于采用了铁氧体旋磁材料。这种材料在外加高频波场与恒定直流磁场共同作用下，产生旋磁特性（又称张量磁导率特性）。正是这种旋磁特性，使在铁氧体中传播的电磁波发生极化的旋转（法拉第效应），以及电磁波能量强烈吸收（铁磁共振），正是利用这个旋磁现象，制做出结型隔离器、环行器。它具有体积小、频带宽、插损小等特点，因而应用十分广泛。

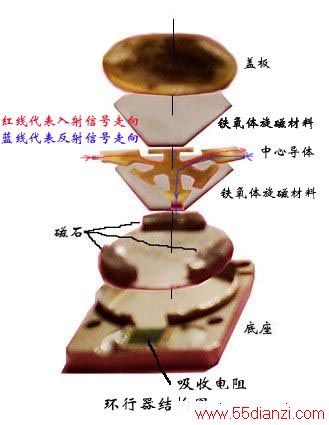

     左图是环行器的结构图，它采用结型带线结构，双Y形中心导体置于两片旋磁铁氧体样品之间，组成样品结，在样品结周围各置三片磁石，使整个样品结产生一均匀恒定的磁场。隔离器、环行器端口由带线转为同轴线，通过正确的设计，可使样品结与同轴线有良好的匹配，满足隔离器、环行器各种性能的要求，当在负载失配的情况下，反射能量将沿着蓝线所标的方向流到外接的吸收电阻上，能量被电阻所吸收。
