电解质式（氯化锂）电阻湿敏传感器

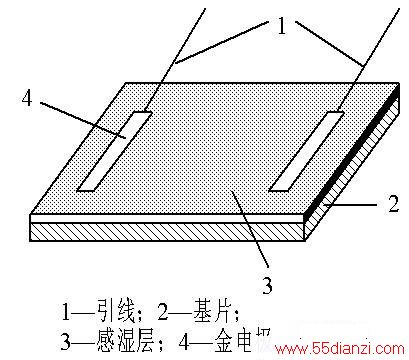

　　氯化锂湿敏电阻是利用吸湿性盐类潮解，离子导电率发生变化而制成的测湿元件。它由引线、基片、感湿层与电极组成。

　　氯化锂通常与聚乙烯醇组成混合体，在氯化锂（LICl）溶液中，Li和Cl均以正负离子的形式存在，而Li＋对水分子的吸引力强，离子水合程度高，其溶液中的离子导电能力与浓度成正比。 将它放在被测气体中，当气体湿度增大时，则氯化锂吸水量增加，导电性增强，电阻降低；反之，电阻值增加。

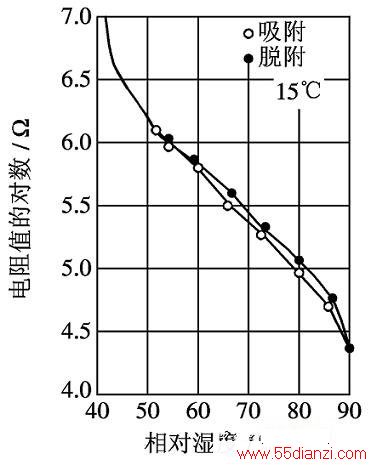

　　华文中宋由图可知，在50%~80%相对湿度范围内，电阻与湿度的变化成线性关系。为了扩大湿度测量的线性范围，可以将多个氯化锂（LiCl）含量不同的器件组合使用，如将测量范围分别为（10%～20%）RH、（20%～40%）RH、（40%～70%）RH、 （70%～90%）RH和（80%～99%）RH五种器件配合使用，就可自动地转换完成整个湿度范围的湿度测量。

　　氯化锂湿敏元件的优点是滞后小，不受测试环境风速影响，检测精度高达±5%，但其耐热性差，不能用于露点以下测量，器件性能的重复性不理想，使用寿命短。
