波纹管式气电传感器的工作原理

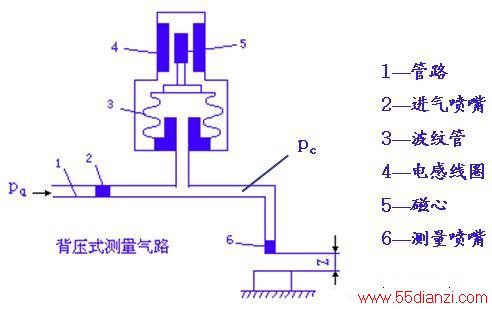

　　背压式
　　经过净化和稳压后的工作压力为Pg的压缩空气由管路1送来，进气喷嘴2和测量喷嘴6组成背压式测量系统。
　　被测工件尺寸改变引起测量间隙z变化，测量压力Pc随之变化，因而使波纹管伸缩变形并带动磁芯5在电感线圈4中移动。这样就把被测尺寸的微小变化转换成电感线圈中的电感量的变化。
　　最后经电路处理并指示出被测尺寸的变化值和发出控制信号。

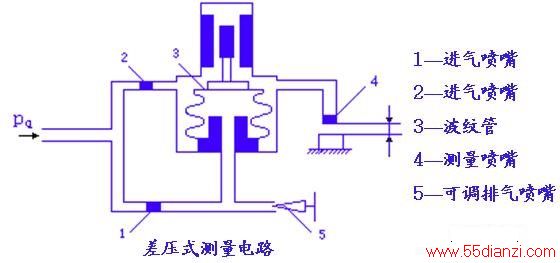

　　差压式
　　工作压力为pg的压缩空气进来后分为两路，一路经进气喷嘴1进入波纹管3的内腔，并由可调排气喷嘴5排向大气；
　　另一路经进气喷嘴2进到波纹管3的外腔，经测量喷嘴4喷出。
　　工件尺寸的变化经测量间隙z改变了波纹管内外腔原来的压力差，使波纹管伸缩变形而带动磁芯位移。

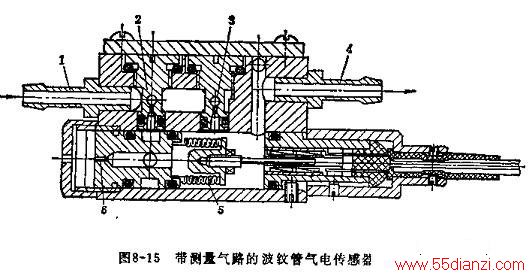

　　波纹管气电传感器结构（差压式）

1、左管嘴 2、左喷嘴 3、右喷嘴 4、右管嘴5、波纹管 6、排气喷嘴

带电触点副的波纹管气动量仪
1（5）、波纹管 2、电触点 3、框架 4、指针 6、测量喷嘴 7（8）、进气喷嘴 9、可调喷嘴
