水位开关是波轮式全自动洗衣机控制洗涤桶中水量的电气元件，水位开关主要由杠杆、导管、调节螺钉、压力弹簧、凸轮、顶芯、开关小压簧、动簧片、塑料盘、橡胶膜、气室、压力软管（导压管）、连接套、气嘴、常开触点、常闭触点组成，如下图所示。

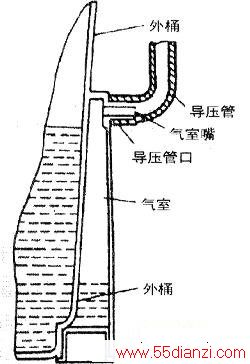

水位开关通过导压管（压力软管）与洗衣机外桶上的气室连接，而气室是与外桶底部连通的，如下图所示。在洗衣机洗涤工作过程中，当进水电磁阀向洗涤桶内进水时，桶内的水面会不断地升高，在它超过外桶底部的气室人口时，气室内的空气被压缩，气压也随着增大，水位开关内的橡皮膜被气压推动逐渐向上运动，带动水位开关内部触点通断；当排水时，桶内的水位逐渐下降，气压也随之下降，当压力下降到水位开关的触点复位点时，触点动作，接通脱水电路，开始脱水。

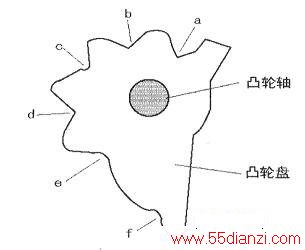

水位开关凸轮轴的顶端装有水位旋钮，用户可以通过拧动旋钮来设定水位，当凸轮轴转动时，凸轮的a、b、c、d、e、f五个点分别与杠杆接触，如下图所示。杠杆在不同位置时压力弹簧的压力也不相同，开关闭合点和复位点也不相同，因此形成高、中、低等不同的水位，同时水位开关还设置了补进水功能，若开始洗涤后，用户感觉水位不够，可以将旋钮拧到“补进水”位置，就开始补水，手松开后，停止补水。
