机械式振动传感器采用最基础的振动检测方式，其结构是在一个金属的圆筒内放置一个由弹簧连接的振动金属球（两者不接触），分别从两个部分引线作为信号输出的两个电极。当弹簧金属球受到振动以后，与外界的振动信号发生谐振，金属球与圆筒内壁相碰撞，在连接点上便可输出一个电信号。
机械式振动传感器的优点是：
①机械结构简单，电路中输出信号的幅度大；
②输出阻抗低，能够直接与单片机电路以及不同输入阻抗的TTL电路相连接。
其缺点是：
①金属球与金属筒容易氧化生锈造成检测信号失效，长期放置不用，更容易失效；
②传感器的安装方向对灵敏度有一定的影响；
③体积略大，适用于空间宽阔的电路板上。

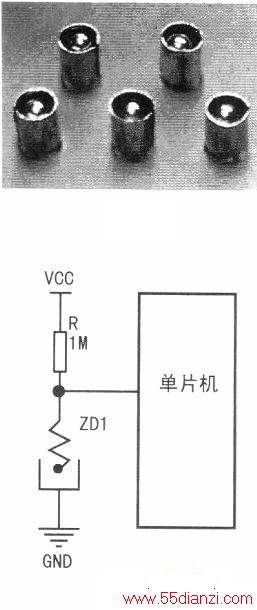

机械振动式传感器结构如上图所示。典型的连接电路如下图所示。
在图4电路中单片机端口为准双向口，或者设置为输入、开路状态。
