电磁感应式振动传感器

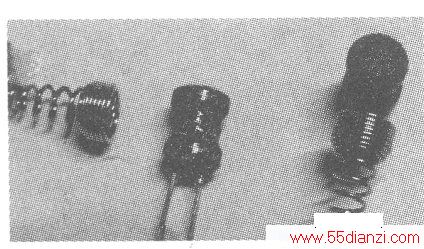

　　电磁感应式振动传感器是利用电磁感应的原理设计的一种振动传感器，其结构由永久磁铁和一个线圈组成，根据磁铁固定和位移又分为静磁结构和动磁结构两种形式。动磁结构的线圈固定不动，当振动出现后，永久磁铁振动位移，从而引起线圈中的磁通量发生变化，在线圈中产生感生电动势；静磁结构的线圈固定在一块永久磁铁上，受到振动位移后，与磁铁组成的磁路磁阻发生变化，从而引起线圈中磁通量的变化，线圈中产生感生电动势。上图所示的电磁感应式振动传感器是一种动磁结构的传感器，感应线圈使用了铁氧体磁芯的一个大电感线圈。
　　
　　电磁感应式振动传感器的优点是；
　　
　　①无触点使用寿命长；
　　
　　②振动体的谐振频率由弹簧结构决定，做到次声频率范围或者更低，减小鞭炮，打雷等声源的干扰。
　　
　　其缺点是：
　　
　　①结构相对复杂；
　　
　　②整个结构体积略大；
　　
　　③输出信号幅度较低，需要放大整形。
　　

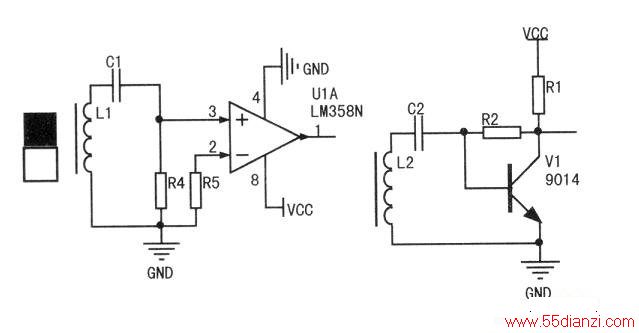

　　下图是使用运算放大器放大整形和三极管放大的典型电路。
