常用压力传感器的介绍

    压力传感器是一种把非电量改变成电消息的器件，而检测仪表在模拟电子技能前提下，一般是包含传感器、检测点取样设备及放大器(进行抗干扰处理及消息传输)，诚然还有电源及现场展示部分(可选择)，电消息一般为持续量、离散量两种，实际上还可分成模拟量、开关量、脉冲量等，模拟消息传输采用同一消息(4-20mADC等)。数据化过程中，检测仪表改变比较大，经过几个阶段，近来多采用ASIC专用集成电路，并且把传感器和微处理器及网络接口封装在一个器件中，完成消息获取、处理、传输、存贮等功能。在主动化仪表中常常把检测仪表称为变送器，如问题变送器等。

    因为压力传感器用于各行各业，加之近来几年家用电器、汽车、消息产业3方面的飞速成长，对传感器需求大增，所以传感器制造业成长很快，形成自力的产业，这就拉动了工业设备，格外是半导体设备制造业的成长，所以人们有需求格外关注传感器产业。压力传感器产品品种繁多，基于的科学道理多，技能密集，具有多样性、边沿性、综合性和本领性，需求多学科、多种高新技能压力校验仪是为校验各种压力(差压)变送器﹑﹑压力开关﹑一般及精密压力表而设计的一款压力校检标准仪器,在测量压力的同时，也可测量电流或电压。仪器所测压力与设定的压力百分数及测量电流同屏显示，电流及电流百分数可通过显示菜单选择。除测量压力外，仪器还提供一路高精度24V直流电源。广泛应用于电力、冶金、石化、医药、水利、航空、计量、气象、环保、自动化等部门和科研单位。

    工业设备在制造过程及整机机能体验中离不开各类机器量和几何量，有些工业设备在运行中还要常常对多种物量进行检测或监督，包含速度、加快度、力、力矩、功率、压力、流量、温度、硬度、密度、湿度、比重、黏度、长度、角度、外形、位置、外表粗拙度、外表波形等，这些均属于物理量。实际出产、生活和科学尝试中还会碰见化学量、生物量(包含医学)，而所有这一切，从消息工程的角度来看，都需求经过传感器，将其转换成电消息(近代还可以转换成光消息)，尔后再进行消息的传输、处理、存储、展示、节制，从消息的角度看，这些消息连同声音和图像消息都是消息的起源，所以传感器和检测仪表、测量仪表是消息科学技能的3部分(消息获取、消息传输、消息处理)中的重要部分。

    在现代工业设备中，检测仪表是不可或缺的一部分的原因，还可由以下两方面来看，普通的工业设备如在其上增长了需求的传感器，配备细致测量部件，则其功能和精度可以提高，便于用户操作和保护，安全级别也可以提高，设备可以增值;工业设备作为主动化体系的节制对象或作为主动化体系的一部分，一定能与主动化体系的3部分(检测、节制、执行)相兼容或供给接口，使之集变成一个有机的整体，无论是单机主动化或作为大型主动化装配的一部分，都使该工业设备的用途扩大。综上所述，作为工业设备自我增长传感器和检测仪表、测量仪表或供给接口，是普通设备更新换代的需求前提。 压力校验仪不仅解决了标准压力的校验，而且更好的满足了现场综合的测试需要。现在有有许多厂家为了方便客户,已经将整个仪器微型化智能化，从而使压力校验仪具备了多量程和记录等功能。

    压力校验仪作为一种新型测试仪表,不仅解决了标准压力的校验，而且更好的满足了现场综合的测试需要。作为压力校验仪的核心部件，压力传感器的好坏直接影响这压力校验仪的性能。以下列举了几款常用的压力传感器：

    1、4525压力传感器：

    压力传感器是一种小型，陶瓷基座，电路板安装用于测量的压力传感器。这款采用MEAS专有的超稳定?工艺和最新的CMOS传感器调节电路，打造出的一款低成本，高性能，数字输出压力(14位)和温度(11位)的传感器设计以满足OEM客户的严格要求。4525DO压力传感器是完全校准和温度补偿，总误差带(TEB)小于1.0%补偿压力范围。该传感器可在3.3或5.0Vdc单电源供电下工作，量程： 0-1，5，15，30，50，150 psi 。

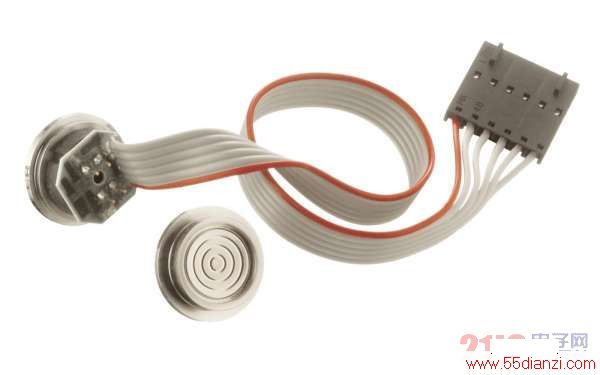

    2、154N压力传感器

    154N型压力传感器是一种经过补偿，且与介质兼容的硅压阻式传感器，其外壳采用316不锈钢封装结构。外界压力通过316不锈钢膜片及内部灌充硅油传递传感器件敏感元件上。

    154N型压力传感器可应用于低压场合。通过对陶瓷基座上的厚膜电阻进行激光修阻，可以实现对传感器的温度补偿及零点偏差调整。陶瓷基底上还提供了一个经激光修正的增益调节电阻使传感器在经过外部差分电路放大后达到统一的输出值，并可控制在+/-1%互换范围内，精确度：±0.1%非线性。

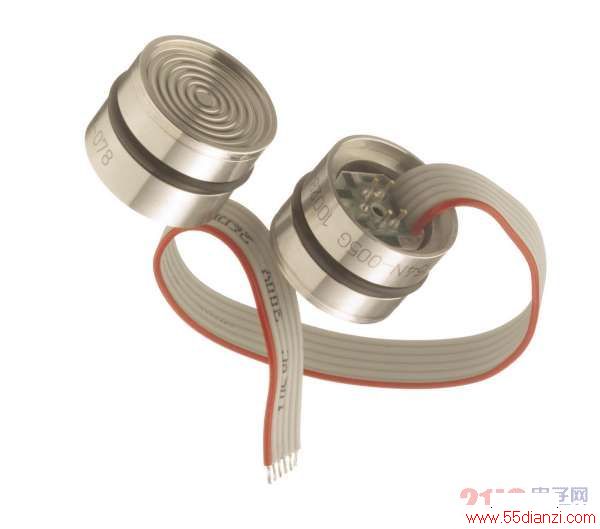

    3、86型超稳压力传感器

    为体积小、介质兼容硅压阻式传感器，且采用316不锈钢外壳结构。86型产品为O形圈密封结构，它通过硅油将不锈钢膜片的压力传递到传感器的敏感元件上，精确度：±0.1%非线性。

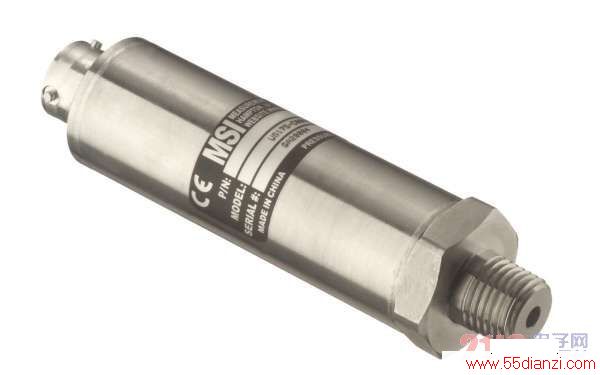

    4、US10000压力传感器

    US10,000系列是美国公司推出的可应用于恶劣环境下的高精度压力传感器首选产品。其0.05%的精确度和025%的总误差(典型值)提供了一个稳定的平台，特别适用于各种试验台和高精度工业压力应用。该产品采用了MEAS独有的固态超稳技术(UltraStable)，从而具有优异的稳定性。这种基本MEMS技术的传感器保证了在较宽温度范围内良好的稳定性，同时具有优异的重复性和极小的迟滞。

    US10000系列产品采用了316 L不锈钢压力端口、隔离式膜片结构和坚固的保护外壳(IP65))。数字补偿技术保证了模拟输出信号下完整的信号调理。输出信号包括3线模拟电压输出和4～20mA二线制环路输出。

    US10000系列产品曾数千次地在航空和汽车工业的试验台上经受了考验。由于该产品优异的精度和极具竞争力的价格，因此受到众多需要进行高精度测量的OEM客户的青睐。

    标准输出信号包括0～5V、0～IOV和4～20mA。压力端口包括1/4-18NPT外螺纹、1/4BSP(G1/4)外螺纹和7/16-20SAE-4外螺纹。
