压力传感器工作原理分析

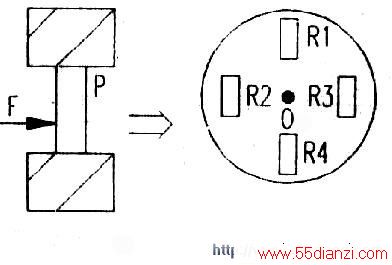

　　用于测量血压、大气压的压力传感器结构。在薄膜P的内表面按一定方位贴有四片电阻值相同的电阻应变片。当薄膜受压发生形变（压力作用中心在0点）时，由电阻定律可知，R1、R4因被纵向拉伸而电阻增大；R2、R3因被横向拉伸而电阻减小（电流沿纵向流动），将这四个电阻组成的电桥电路。P不受压时，R1×R4=R2×R3，电桥平衡，电压表的示数为零；P受压时，R1×R4≠R2×R3，电桥不再平衡，电压表示数将随压力大小而变化。这样，就可把随压力变化的电阻值以电压信号的方式检测出来，完成力与电的转换。市场上出现的一种电子血压计，体积只有拳头大小，重量轻，携带、使用非常方便。只要戴在手腕上，轻触按键即可测出舒张压、收缩压和心率，而且均以数字显示。该类产品的传感器就是压力传感器。
