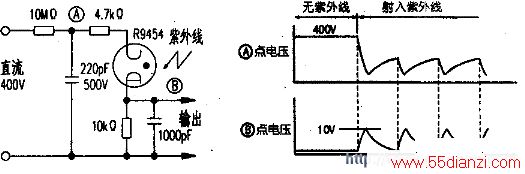

左图是火焰传感器的电路。紫外线放电管型号为R9454。其两电极间加有400V直流电压。当无紫外线射入时。A点电压为400V；一旦有紫外线射人。则两极间放电，输出脉冲串如右图。实际检测火焰。
是以一定时间内B点输出的脉冲是否连续来判断的。因此除给放电管提供升压电压外。还需有脉冲计数器。
