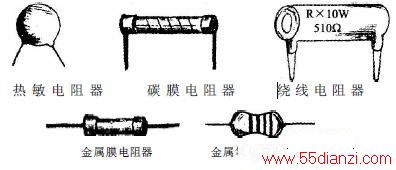

液晶显示器中采用的常规电阻器种类很多,常见的外形如下图所示。.
常规电阻一般用色环来表示其阻值,常用的有四色环电阻和五色环电阻,其中四色环电阻是用三个色环来表示阻值(前两环代表有效值,第三环代表倍乘数),用一个色环表示精度。

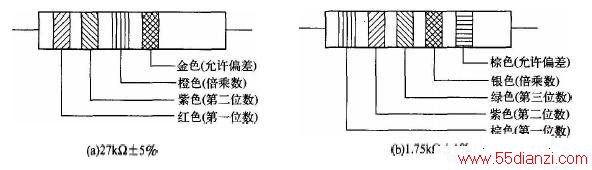

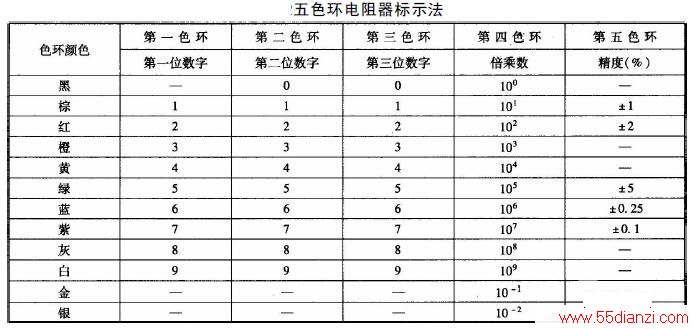

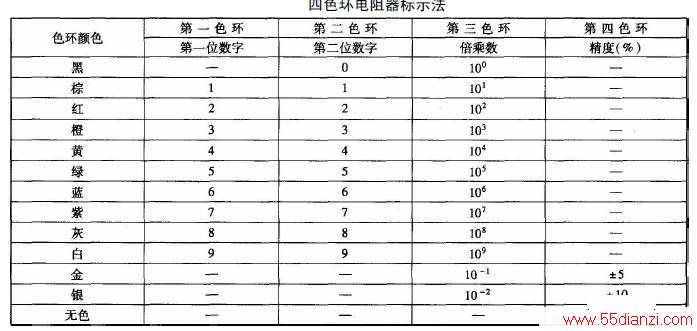

五色环电阻一般是金属膜电阻,为更好地表示精度,用四个色环表示阻值,另一个色环表示精度。下图所示为27KΩ和1.75Ω两个电阻的色环示意图。下表是色环的颜色一数值对照表。
电阻可用万用表方便地进行测量。测量时,特别是在测量几十千欧以上阻值的电阻时,手不要触及表笔和电阻的导电部分;被检测的电阻从电路中焊下来,至少要焊开一头,以免电路中的其他元器件对测试产生影响,造成误差;色环电阻的阻值虽然能以色环标志来确定,但在使用时最好还是用万用表测量一下其实际阻值。
电阻的故障一般只有两种,即增值和开路。电阻增值多是电流过大所致。当流过电阻的电流超过额定电流后,电阻会发热烧坏以致开路。电阻损坏引起电路故障后,其表面涂层会变色或发黑,从外观判断,既直观又快速。
