液晶显示器

液晶显示器发展到现在，其技术还在不断更新，所以就目前市场上的产品来讲并不推崇购买，毕竟家用不大在乎其体积上的优势，那么和传统的CRT显示器来比较，到底有哪些优缺点呢？

    首先是从侧面观看屏幕的时候，液晶屏的亮度和色彩度都有很大的失真，早期的可视偏转角度只有90度的液晶显示器尤为明显。

    其次是刷新率的不足。在视频回放和游戏中，足够的刷新频率才能保证画面的连贯，这对液晶显示器来说也是一个难以克服的问题。刷新率的不足会在显示时出现"余辉"的现象，在操作模拟驾驶类动作游戏的时候的效果最有代表性。

    值得欣慰的是经过生产厂商的不断努力，技术上的困难不断被克服。采用了更多新技术的液晶显示器比起以前的产品在性能上有了很大的提高。下面我们就简单地介绍一下几种新的液晶显示器技术。

    液晶显示器使用了"液晶（Liquid Crystal）"为显示材料。所谓液晶，是一种介于固态和液态之间的具有规则性分子排列的有机化合物，液晶在受热到一定温度的时候会呈现透明状的液体状态，而冷却则会出现结晶颗粒的混浊固体状态，因为物理上具有液体与晶体的特性，故称之为"液晶"。

    液晶按照分子结构排列的不同分为三种：晶体颗粒粘土状的称为SmectIC液晶、类似细火柴棒的称为Nematic液晶、类似胆固醇状的称为Cholestic液晶。这三种液晶的物理特性都不尽相同，用于液晶显示器的是第二类的Nematic液晶，采用此类液晶制造的液晶显示器也就称为LCD（Liquid Crystal Display）。

    TN－LCD、STN－LCD和DSYN－LCD是三种比较常见的液晶显示器，基本原理也差不多。其中TN技术是应用最广泛的。

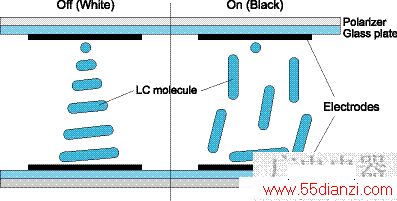

    TN－LCD包括玻璃基板、ITO膜、配向膜、偏光板等制成的夹板，共有两层，形成夹层，上下夹层中的是液晶分子，在接近上部夹层的液晶分子按照上部沟槽的方向来排列，而下部夹层的液晶分子按照下部沟槽的方向排列。在生产过程中，上下沟槽呈十字交错，即上层的液晶分子的排列是横向的，下层的液晶分子排列是纵向的，而位于上下之间的液晶分子接近上层的就呈横向排列，接近下层的则呈纵向排列。整体看起来，液晶分子的排列就像螺旋形的扭转排列。一旦通过电极给液晶分子加电之后，由于受到电压的影响，液晶分子不再按照正常的方式排列，而变成竖立的状态。因为液晶显示器的夹层贴附了两块偏光板，这两块偏光板的排列和透光角度与上下夹层的沟槽排列相同，在正常情况下光线从上向下照射时，通常只有一个角度的光线能够穿透下来，通过上偏光板导入上部夹层的沟槽中，再通过液晶分子扭转排列的通路从下偏光板穿出，形成一个完整的光线穿透途径。

    当液晶分子竖立时光线就无法通过，结果在显示屏上出现黑色。这样会形成透光时为白、不透光时为黑，也就是上面演示的两个效果。在TN技术的基础上又很快发展出了TN +FILM技术，也就是我们称呼的TFT-LCD，两者的结构亦基本上相同，同样采用两夹层间填充液晶分子的设计，只不过后者把TN上部夹层的电极改为FET晶体管，而下层改为共同电
极。它的工作原理如图。

和TN技术有所不同的是，TFT的显示采用"背透式"照射方式，即假想的光源路径不是像TN液晶那样的从上至下，而是从下向上，这样的作法是在液晶的背部设置类似日光灯的光管。光源照射时先通过下偏光板向上透出，它也借助液晶分子来传导光线，由于上下夹层的电极改成FET电极和共通电极。在FET电极导通时，液晶分子的表现如TN液晶的排列状态一样会发生改变，也通过遮光和透光来达到显示的目的。但不同的是，由于FET晶体管具有电容效应，能够保持电位状态，先前透光的液晶分子会一直保持这种状态，直到FET电极下一次再加电改变其排列方式。相对而言，TN就没有这个特性，液晶分子一旦没有施压，立刻就返回原始状态。新型的TFT-LCD可以实现140度的可视偏转角度，但是刷新率低，低对比度的问题依然没有得到解决，所以虽然TFT现在因为性价比的优势得到最广泛的应用，甚至被认为就等同于LCD，但是从技术的角度来说并没有什么优势。
