(1)所谓的常亮,即NW(NormallyWhite),是指当我们对液晶显示屏不施加电压时,所看到的显示屏是透光的画面,也就是亮的画面;而反过来,当我们对液晶显示屏不施加电压时,如果面板无法透光,看起来是黑色的话,就称之为常黑,即NB(NormallyBlack)。

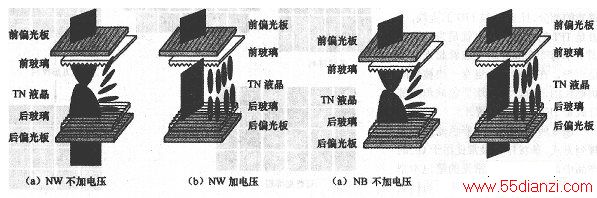

(2)TFT液晶显示屏前后玻璃的配向膜都是互相垂直的,而NB与NW的差别就只在于偏光板的相对位置不同而已。对NW来说,其前后偏光板的极性是互相垂直的,所以,当NW不施加电压时,光线会因为液晶将之旋转90°而透光,如下左图所示;而对NB来说,其前后偏光板的极性是互相平行的,所以当NB不施加电压时,光线会因为液晶将之旋转90°而无法透光,如下右图所示。
