集成运放”,是采用半导体集成工艺制造的一种高增益、高输入阻抗、高共模抑制比的多级直接耦合放大器。它通常至少具有10万倍以上的放大倍数,兆欧级以上的输入电阻。其内部电路相当复杂,一般包含几十甚至上百的元器件。其中大部分是晶体管,还有少数电阻和个别小电容。这种器件在应用上又具有“傻瓜"IC的特点,即不必透彻了解其内部电路。只要“承认”它是一个高增益放大器,运用简单的计算规则即可组成你所需要的应用电路,且只须简单调试即可正常工作。

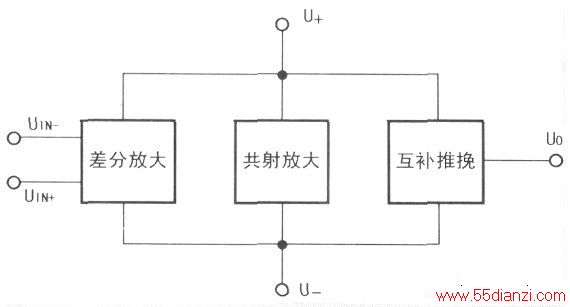

集成运放的全称是“集成运算放大器”,这个名字来源于早期它主要是用于模拟计算机的各种运算电路(如比例、加、减、乘、除、积分、微分等)。集成运放大多是一个三级的直接耦合放大器,能用于直流或交流放大。其内部结构如上图所示。输入级均采用差分放大,中间级一般为单管共射放大,输出级多采用互补推挽功放电路。因此,具有两个输入端和一个输出端。集成运放通常采用对称的正、负电源供电。
集成运放有如下图(a)、(b)所示的两种表示符号,其中下图(a)为习惯表示法,下图(b)为新国标表示法。图中标以“+”的输入端称为“同相输入端”;标以“一”的称为“反相输入端”。这种表示方法是为了说明输出信号与输入信号的极性对应关系,若自同相端加入相对反相端为正的信号,则输出信号一定为正值。反之则为负值。画电原理图时,正、负电源端可以省略。
集成运放的常规封装形式有双列直插式塑封或陶瓷封装、金属圆壳封装、贴片封装等。按其工作温度又可分为民品(0℃~+70~C)、工业品(一25~C~+85℃)、军品(一55℃一+125℃)三个档次。
