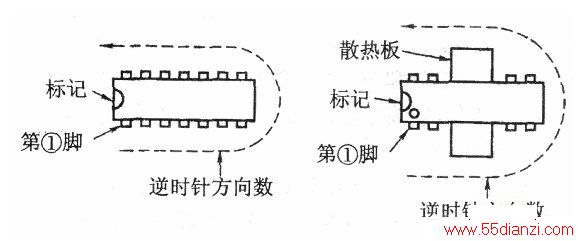

双列直插式集成电路的引脚如下图所示，其定位标记一般为缺口、凹坑、色点、小孔或凸起键等。识别时面对集成电路印有商标的正面，并使其定位标记位于左侧，则集成电路左下方为第①脚，从第①脚开始向右按逆时针方向依次为②、③、④……脚。
