推挽结构驱动电路结构形式

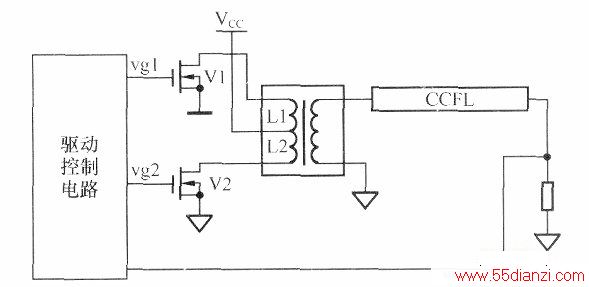

　　推挽驱动器非常简单，如下图所示。推挽驱动器只用到两只沟道MOSFET，并将升压变压器的中性抽头接于正电源，两只功率管交替工作，输出得到交流电压。由于功率晶体管共地，所以驱动控制电路简单。另外由于变压器具有一定的漏感，可限制短路电流，因而提高了电路的可靠性。
　　
　　推挽结构的驱动电路最大的缺点是要求逆变器直流电源电压的范围小于2：1。否则，当直流电源电压处于高端时，由于交流波形的高振幅因数，系统的效率会降低。这使推挽结构不适用于笔记本电脑，但对于液晶彩电非常理想，因为逆变器直流电源电压通常会稳定在±20%以内。

　　电路工作时，在驱动控制IC的控制下，推挽电路中两个开关管Vl和V2交替导通，在初级绕组Ll和L2两端分别形成相位相反的交流电压。改变输入到Vl、V2开关脉冲的占空比，可以改变Vl、V2的导通与截止时间，从而改变了变压器的储能，也就改变了输出的电压值。需要注意的是，当Vl和V2同时导通时，相当于变压器初级绕组短路，因此应避免两个开关管同时导通。
