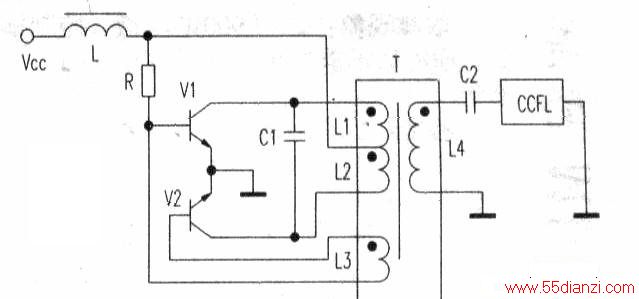

该结构也称为自激式推挽多谐振荡器，不需要激励控制电路，而是利用开关晶体管和变压器铁心磁饱和，及反馈绕组形成自激振荡，从而实现开关管转换的直流变换器，如下图所示。虽然由于受元件参数偏差的影响，不易实现严格的灯频和灯电流控制（这二者都会影响灯的亮度），但由于该结构简单、技术成熟，且具有价格优势，因此Royer结构技术（还有其他如由FP1451驱动芯片驱动的能推动双管CCFL的结构）在液晶彩电中应用还是较广泛。
