CooCox CoLinkEx调试接口及接法

CooCox CoLinkEx调试接口及接法

点击数:7628 次   录入时间:03-04 11:47:25   整理:http://www.55dianzi.com   电路基础知识

    如果你想要单独使用CoLinkEx来调试其他设备,你可以把CoLinkEx掰开(推荐这样做,以免LPC1114部分对调试产生干扰。),然后用CoLinkEx的J2或者J4来连接其他设备:

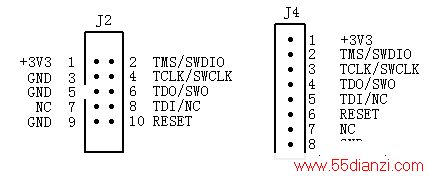

一、CoLinkEx的引脚描述:

J2和ARM 10针SW/JTAG引脚是兼容的。如果你有2mm,10针到2.54mm,20针的转换器,也可以直接把J2和ARM 20针标准接口连接起来。
<ignore_js_op>CoLinkEx pin.png

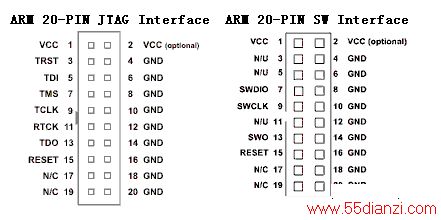

二、标准20针SW/JTAG引脚描述:



三、使用SW调试时接法

引脚功能
  CoLinkEx J2
  CoLinkEx J4
  ARM 20针SW 接口
  VCC (Optional)
  1
  1
  1
  SWDIO
  2
  2
  7
  SWCLK
  4
  3
  9
  SWO (Optional)
  6
  4
  13
  RESET
  10
  6
  15
  GND
  3,5,9
  8
  4,6,…20


备注:
1.
如果不用从调试器供电,VCC可以不接。
2.
如果不使用SW trace功能,SWO可以不接

四、使用JTAG调试时接法

引脚功能
  CoLinkEx J2
  CoLinkEx J4
  ARM 20针JTAG接口
  VCC(Optional)
  1
  1
  1
  TMS
  2
  2
  7
  TCLK
  4
  3
  9
  TDO
  6
  4
  13
  TDI
  8
  5
  5
  RESET
  10
  6
  15
  GND
  3,5,9
  8


4,6,…20





备注:
1.
如果不用从调试器供电,VCC可以不接。
