教你认识LVDS液晶屏逻辑板的接口功能

　　LVDS液晶屏逻辑板接口即逻辑板的信号输入端口，常简称为LVDS接口或LVDS端口。在该接口的一侧标有小三角形或小圆圈者为①脚，然后按触点依次数数则为接口引脚。
　　
　　逻辑板从左到右共30只引脚，①一④脚与保险电阻F1相通，且这4只引脚上侧标注有“VIN-12V“字样，可以判断①~④脚为+12V上屏电压供电端；⑤~⑧脚、11脚、14脚、17脚、26脚均与大面积铜箔项链，且与逻辑板的螺钉固定孔相通，可以肯定这些引脚为接地端；20、23脚均无铜箔相连，即这两脚为空脚。除了上述的供电、接地和空脚外，其余引脚应为数据和时钟信号输入端，其对应的上屏线均为双线绞在一起的。
　　
　　接下来便是确定数据和时钟端的具体引脚功能，其方法有以下两种：
　　
　　1．查阅液晶屏的参数资料
　　

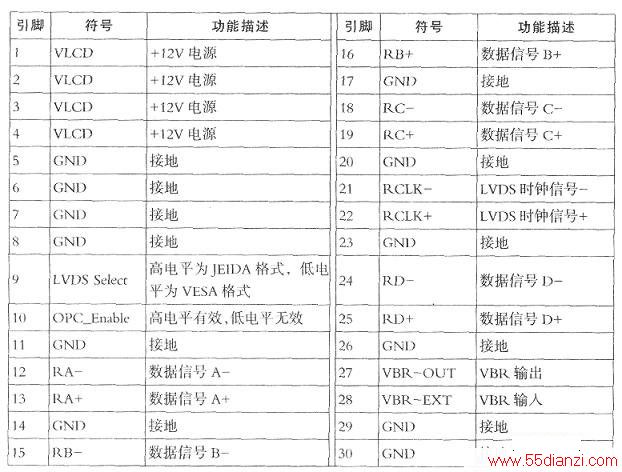

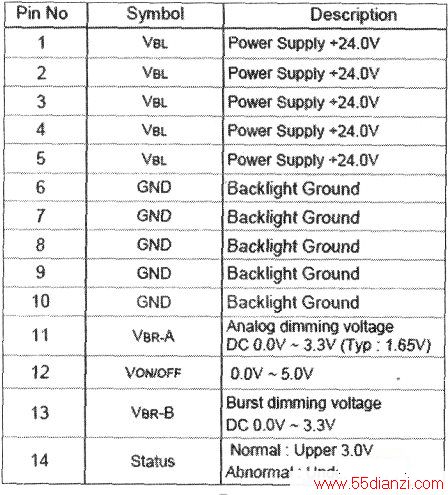

　　该方法需要平常多收集一些屏参数资料（常称为“屏参”），虽然这些资料多为液晶屏厂家的英文资料，且内容较多，但在维修和组装液晶彩电时，只需查看其有关接口功能介绍的内容即可，例如型号为LC320WXN-SCA1的液晶屏，其屏参数资料（其电子文档为PDF格式）共33页，既有组成及性能参数的说明，还有各端口引脚功能的介绍，其中逻辑板的引脚功能如上图所示，屏所带背光灯驱动板的引脚功能如下图所示。该液晶屏的物理分辨率是1366x768，尺寸是76cmx45cmx4.8cm(长×高×厚)，上屏电压为+12V；将上图中的英文翻译过来，即可得知该屏接口的具体引脚功能，见下表。

　　
　　值得一提的是，在不同品牌的液晶屏参数资料中，引脚功能的标注不完全相同，其数据信号的排序既有按A、B、C、D字母顺序排列的，也有按0、1、2、3数字顺序排列的，还有按I、Ⅱ、Ⅲ、Ⅳ等罗马字母排列的，无论按哪种方式，这些字母或数字仅表示顺序，其意义是一样的。为便于快速识读液晶屏的接口资料，特附上液晶屏常见功能标注说明，见下表。

　　2．通过上屏线的排线规律进行判断
　　
　　尽管不同厂家的接口定义不完全相同，但仍有一定的规律可寻：(1)电源、地及控制为非双绞线设计；(2)绞合在一起的两根线一定是同一组数据线或时钟线，且插在相邻的两个引脚中，排在前的一根为负极LVDS差分信号（“一”），后一根为正极LVDS差分信号(“+”)；(3)通常3组数据线后面紧跟的是一组时钟线，即按引脚功能从前往后数双绞线，前3组依次为数据1~3，第4组为该路数据的时钟线，“单×”、“双×”屏线均可按此规律判断。
　　
　　双8线所对应的液晶屏接口引脚功能，见下表。
