TTL接口LCD示例

TTL接口LCD示例

点击数:7902 次   录入时间:03-04 11:44:59   整理:http://www.55dianzi.com   电路基础知识

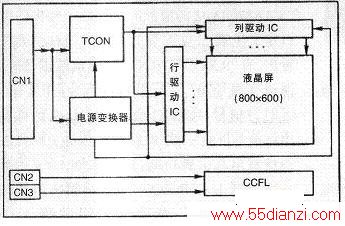

  由LG-PHILIPS公司生产的LB121S1-A2型液晶屏(12.1英寸)在早期的笔记本中用得较多,其分辨率为800x600,RGB像素按垂直条状排列,显示方式为常亮型(像素两端不加电压时光线通过),上屏电压为3.3V,内置有两只背光灯管,其组成框图如下图所示。

42556



  该液晶屏配置有CN1~CN3三个输入插口,CN1为41针单路6bitTTL信号接口,CN2、CN3为CCFL背光灯插口。CN1的各针引脚功能见下表。

引脚     符号     功能 1 vss 地 2 CLK 时钟 3 vss 地 4 HSYNC 行同步信号 5 VSYNC 场同步信号 6~8 vss 地 9 REDO 红像素数据1 10 RED1 红像素数据2 11 RED2 红像素数据3 12 vss 地 13 RED3 红像素数据4 14 RED4 红像素数据5 15 RED5 红像素数据6 16~18 vss 地 19  GREENO 绿像素数据1 20 GREEN1 绿像素数据2 21 GREEN2 绿像素数据3 22 vss 地 23  GREEN3 绿像素数据4 24  GREEN4 绿像素数据5 25  GREEN5 绿像素数据6 26~28 VSS 地 29 BLUEO 蓝像素数据1 30 BLUE1 蓝像素数据2 31 BLUE2 蓝像素数据3 32 vss 地 33 BLUE3 蓝像素数据4 34  BLUE4 蓝像素数据5 35 BLUE5 蓝像素数据6 36 vss 地 37 DE 有效数据选通信号 38 L-R 水平模式选择信号输入 39、40 VCC( +3.3V) 屏供电(3 3V) 41 U-D 垂直模式选择信号输人

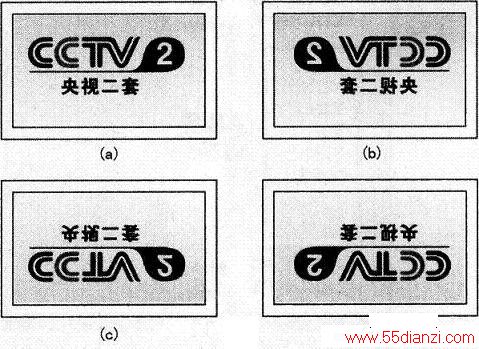

  从表中可以看出,该液晶屏使用的同步信号为有效显示数据选通信号DE(⑦脚)、行同步信号HSYNC(④脚)、场同步信号VSYNC(⑤脚)组合方式。另外,该液晶屏还具有水平方向和垂直方向的图像颠倒显示模式,当38脚(L—R)接低电平,41脚(U_D)接高电平时,为正常图像显示模式,如下图(a)所示;当38脚为高电平,41脚接低电平时,以水平方向颠倒的方式显示图像,如下图(b)所示;当38脚和1脚均接低电平时,以垂直方向颠倒的方式显示图像,如下图(c)所示;当38脚和41脚均接高电平时,水平与垂直方向均按颠倒的方式显示图像,如下图(d)所示。

4256
