CPU插座

　　主板上的CPU插座主要有Socket 370、Socket 478、Socket 462、Socket 754、Socket 939、LGA775等。虽然CPU插座的引脚很多，但读者不必要一一去了解，掌握几个重要的检测点就行了。而且CPU假负载上都会用文字将这些检测点标示出来，非常方便，不必去强记。下面只对最常见的Socket 370、Socket 478、Socket 462等进行讲解。

　　●  Socket 370 CPU插座Socket 370 CPU插座的外观如上图所示。

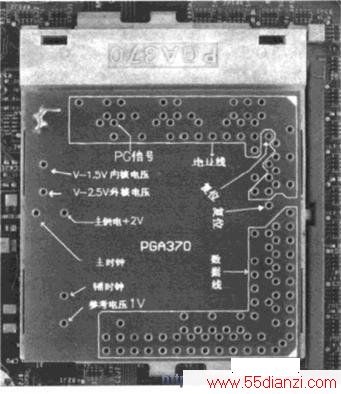

　　Socket 370 CPU插座的重要检测点在Socket 370 CPU假负载上都有标示，如下图所示。

　　维修时应首先检测CPU的主供电、外核电压、内核电压、参考电压等是否正常。如果不正常，则应检查CPU供电电路。

　　使用示波器检测CPU时钟信号是否正常。如果不正常，则应检查时钟电路。

　　检测复位信号、PG信号是否正常，使用万用表测量复位引脚、PG信号引脚，其引脚常态应为高电平。短接复位键，此时应变为低电平：松开复位键，引脚应又恢复为高电平，这表示复位基本正常。如果不正常，则应检查复位电路及北桥芯片。

　　检测数据线、地址线的对地电阻，各个数据线的对地阻值应相同，各个地址线的对地阻值也应相同。如果发现阻值相差过大，则应检查与这些总线相连的电阻以及至北桥的线路，如果两者均正常，则北桥芯片损坏的可能性较大。

　　●  Socket 478 CPU插座
　　

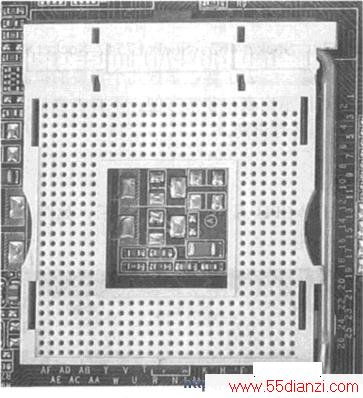

　  Socket 478 CPU插座的外观如上图所示。

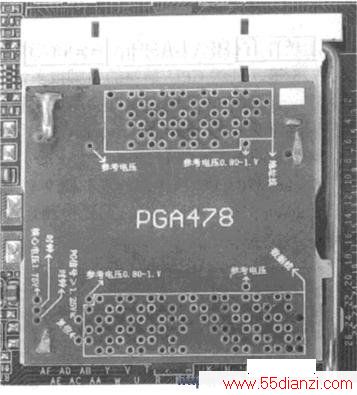

　　Socket 478 CPU插座的重要检测点在Socket 478 CPU假负载卜都有标示，如下图所示.

　　维修时应首先检测CPU的核心电压、参考电压是否正常。如果不正常，则应检查CPU供电电路。注意：4个参考电压引脚里面，只要有一个电压正常就行。

　　使用示波器检测CPU时钟信号是否正常。如果不正常，则应检查时钟电路。

　　检测复位信号、PG信号是否正常，使用万用表测量复位引脚、PG信号引脚，其引脚常态应为高电平。短接复位键，此时应变为低电平；松开复位键，引脚应又恢复为高电平，这表示复位基本正常。如果不正常，则应检查复位电路及北桥芯片。

　　检测数据线、地址线的对地电阻，各个数据线的对地阻值应相同，各个地址线的对地阻值也应相同。如果发现阻值相差过大，则应检查与这些总线相连的电阻以及至北桥的线路，如果两者均正常，则北桥芯片损坏的可能性较大。

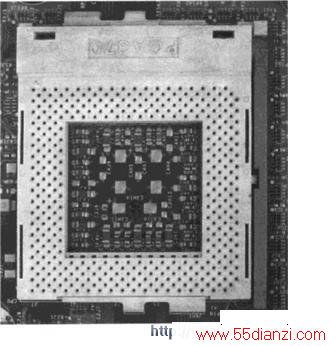

　　Socket 462 CPU插座Socket 462 CPU插座的外观如图9-17所示。

　　Socket 462 CPU插座的重要检测点在Socket 462 CPU假负载上都有标示，如图9-18所示。

　　维修时应首先检测CPU的核心电压、各个参考电压是否正常。如果不正常，则应检查CPU供电电路。

　　使用示波器检测CPU时钟信号是否正常。如果不正常，则应检查时钟电路。

　　检测复位信号、PG信号是否正常，使用万用表测量复位引脚、PG信号引脚，其引脚常态应为高电平。短接复位键，此时应变为低电平：松开复位键，引脚应又恢复为高电平，这表示复位基本正常。如果不正常，则应检查复位电路及北桥芯片。

　　检测数据线、地址线的对地电阻，各个数据线的对地阻值应相同，各个地址线的对地阻值也应相同。如果发现阻值相差过大，则应检查与这些总线相连的电阻以及至北桥的线路，如果两者均正常，则北桥芯片损坏的可能性较大。
