USB引脚图与引脚定义

USB引脚图与引脚定义

点击数:7498 次   录入时间:03-04 11:57:49   整理:http://www.55dianzi.com   电路基础知识

    USB是一种常用的pc接口,它只有4根线,两根电源两根信号.故信号是串行传输的,usb接口也称为串行口,usb2.0的速度可以达到480Mbps。可以满足各种工业和民用需要。

      现在usb已经成为了我们生活中离不开的设备了,但是经常有人把电脑主板上的usb线接反或者接错,直接导致usb设备,或者usb接口被烧坏,建议大家接好以后用万用表测试一下电压了再用。

USB2.0接口引脚定义表

PINNameDescription 1 VCC +5 VDC 2 D- Data - 3 D+ Data + 4 GND Ground

请详见下图:

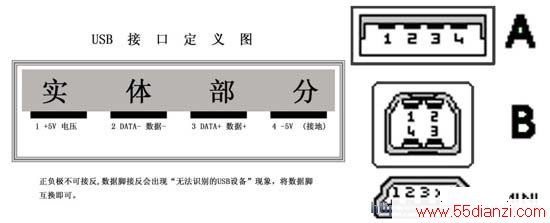

USB引脚图

USB引脚图
