ATX开关电源电路的组成

　　1．各功能电路组成
　　

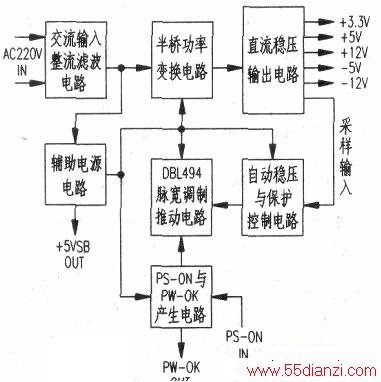

　　ATX开关电源，由交流输入整流滤波电路，辅助电源电路，脉宽调制控制电路，半桥功率变换电路，PS-ON和PW-OK产生电路，自动稳压与保护控制电路，多路直流稳压输出电路等组成，如下图所示。

　　
　　2．直流电源额定输出
　　
　　各种型号的ATX开关电源，其20芯电源插头（见下图）各引脚定义相同，额定输出电流根据ATX电源标称功率不同有所差异，下述括‘号内的电流值是银河YH-2503B型开关电源额定输出标称电流。

　　
　　+3.3V(14A)使用橙色线由ATX插头①、②、11脚引出；
　　
　　+5V(21A)使用红色线由ATX插头④、⑥、16、20脚引出；
　　
　　+12V(6A)使用黄色线由ATX插头⑩脚引出；
　　
　　-5V(0.3A)使用白色线由ATX插头18脚引出；-12V(0.8A)使用蓝色线由ATX插头12脚引出。
　　
　　+5VSB(0.8A)在待机及受控启动状态，输出电压均为Sv，使用紫色线由ATX插头⑨脚引出。PS-ON为主机启闭或网络计算机远程唤醒ATX电源的控制信号，不同型号的ATX电源，待机时此电压值为3V、3.6V、4.6V等有所不同。使用绿色线由ATX插头14脚引入，PW-OK是ATX电源输出供主板检测电源是否准备好的控制信号，待机状态为零电乎，受控启动延迟100—500ms输出SV高电平，使用灰色线由ATX插头⑧脚引出。ATX电源COM公共接地端，使用黑色线由插头③、⑤、⑦、13、15、16、17脚多处引出，以降低插接损耗。
