电容式开关电源(电荷泵电路)

　　电容式开关电源又叫作电荷泵电路，是利用电荷守恒原理工作的一种开关电源，采用泵电容来储存能量，通过开关控制泵电容的充／放电过程中电荷的转移达到能量的转移输出。其特点是体积小，电路结构简单，一般工作在高频率、小电流的情况下，且自身功耗低、静态功耗近似为零。

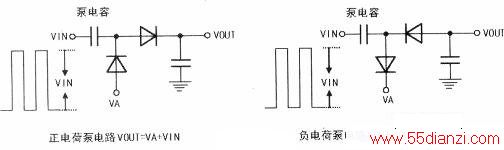

　　电荷泵的核心器件是电容，主要是通过DC-DC开关芯片输出的PWM电压给电容充电，然后把电容充电电压与电源电压形成串联方式，就相当于提高了电源电压。下图是电荷泵电路在液晶电视中的基本工作原理等效示意图，利用电荷泵电路可以很方便地获得倍压和负电压。
