什么是同步整流

　　在开关电源电路中，同步整流就采用导通电阻极低的专用功率MOSFET，来取代整流二极管以降低整流损耗的一项新技术，这项技术的主要内容是：如何解决单独本身并不具有像整流二极管一样的单向导电性的MOSFET,来完成整流的工作。
　　
　　下左图所示；是传统的开关电源整流电路，图中Q是开关管；T是开关变压器；D是整流二极管；C是滤波电容。

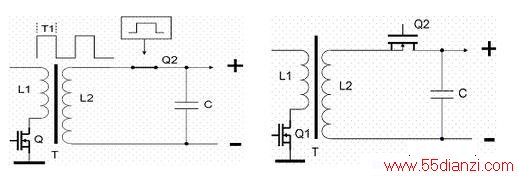

　　下右图所示；是用MOS管Q2代替整流二极管D的开关电源整流电路。从图中可以看到；原下左图中的整流二极管D被MOS管Q2所取代。

　　在上左图中，二极管D是具有单向导电性，可以独立的完成开关变压器次级L2两端的交变电势的整流工作。而图2中的Q2是一个MOS管，是一个受栅极电压控制 的双向导通的开关元件，独自本身并不具有单向导电性，在图2中用Q2（MOSFET）取代整流二极管作为单向导电的整流工作，就必须在Q2的栅极施加一个 和被整流电压振幅同步变化的同步激励信号，就能起到和整流二极管相同的整流效果，如下图所示。
