电源电路组成方框图

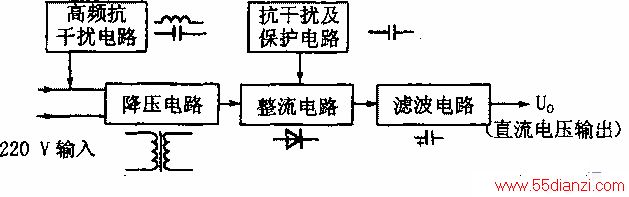

　　如下图所示是没有稳压电路的普通电源电路方框图。电路主要由降压电路、整流电路、滤波电路和两种抗干扰电路组成。
　　
　　在下图所示电源电路中没有设置稳压电路，并且只能输出一路直流工作电压Uo，许多情况下，电源电路可以输出多路的直流工作电压，且各路的直流工作电压等级(电压大小)不一样，以适应整机电路各部分电路对直流工作电压大小的不同要求。
　　
　　方框图中标出了各部分单元电路所用元器件的电路符号，可以帮助记忆这部分电路的组成和工作特性，了解各部分单元电路的功能。
　　
　　(1)降压电路用变压器符号，表示这一单元电路主要使用电源变压器。
　　
　　(2)整流电路用二极管符号，表示这一单元电路主要使用整流二极管。
　　
　　(3)滤波电路用电容器符号，表示这一单元电路主要使用滤波电容器。
　　
　　(4)高频抗干扰电路用电感器和电容器符号，表示这一单元电路主要使用电感器和电容器。
　　
　　(5)抗于扰及保护电路用电容符号，表示这一单元电路主要使用电容器。
