新型的电流检测方法

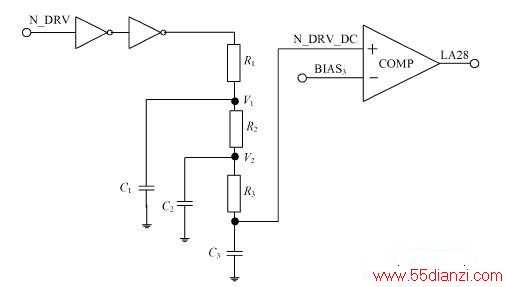

　　在下图中,N_DRV为BUCK稳压器的同步管栅极驱动信号,N_DRV_DC为N_DRV经过1个三阶RC低通滤波之后滤出的直流分量,并且该直流分量为比较器的一端输入,比较器的另一端输入为一基准电压值BIAS3,比较器的输出LA28(数字信号,输出到芯片的控制逻辑)为DC2DC负载电流状态检测信号。

　　该电流检测电路的作用如下:
　　
　　在一个稳压器芯片中,既包括一个DC2DC(BUCK),又包括一个LDO,中载和重载时工作于PWM模式,轻载时(约为3mA以下)工作于LDO下,而本文提出电流检测电路的作用是:当其负载电流小于一定值时(此时开关稳压器处于DCM模式下),LA28电平跳遍,实现PWM模式向LDO模式的模式切换。

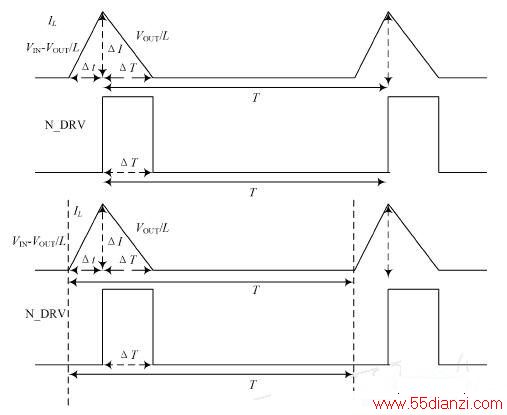

　　下图是DCM模式下电感电流IL与同步管栅极驱动信号N_DRV的波形图。
