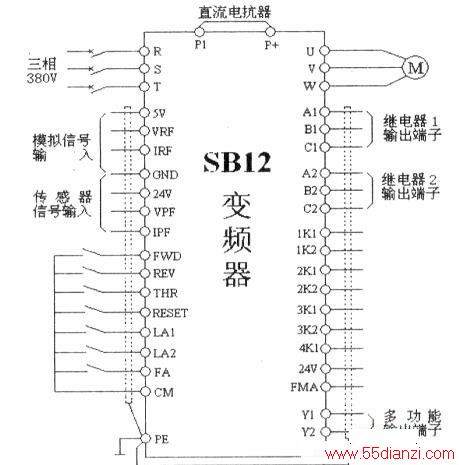

森兰SB12系列变频器的基本接线图见下图。图中一次回路端子有与三相电源连接的R、S、T端子；与电动机连接的U、V、W端子；以及与直流电抗器连接的两个端子。直流电抗器为选配件，若不选用，则将端子Pl与P+短接。
二次回路端子有频率给定的外接模拟信号输入端子：传感器反馈信号输入端子，以上共涉及7个端子。正、反转等运行控制端子，即图2中由FWD至CM的共8个端子。图2右边线框上画有若干输出端子，包括两组继电器接点端子共6个；IKI至24V共8个端子用于变频器一拖多时的电路连接；另外还有模拟信号输出端子FMA．功能与普传变频器中的直流电压、电流输出端子相似；YI、Y2端子是集电极开路输出型端子，其动作时代表的内容由参数设定。
