方波产生电路

方波产生电路(Astable Multivibrator)

1. 电路组成和输出波形


?









•
  振荡频率

图中UREF=0故有

?3、原理 ：将输出电压u0经过RC积分电路，利用电容上的充放电电压取代外加输入信号送入比较器反相端，与同相端上的门限电压相比较，使比较器的输出不断发生转换，从而形成高低电平周期性交替的矩形振荡波形。
接通电源的瞬间，电容C的初始电压为0，电路输出电压u0是高电平或低电平是随机的，假设输出电压为高电平u0=+UZ，则运放的同相输入端电位是u+=UT+。
（1）u0通过R 对电容C正向充电，使uc增加，当uc上升到略大于UT+，比较器输出电压发生翻转，u0由+UZ变为-UZ，同相端的电位u+由UT+变为UT-。
（2）uc通过R对电容反向放电，使uc减小，当uc减小到略小于UT-，比较器输出电压发生翻转，u0由-UZ变为+UZ，同相端的电位u+由UT-变为UT+。
7.2.4 三角波发生电路

1. 获得三角波的基本方法

积分电路

?方波?????????????????????????????????????? 三角波

?
2. 锯齿波发生电路

在三角波发生电路中，如果电容的充电、放电时间

常数不相等，则可使积分电路的输出为锯齿波。

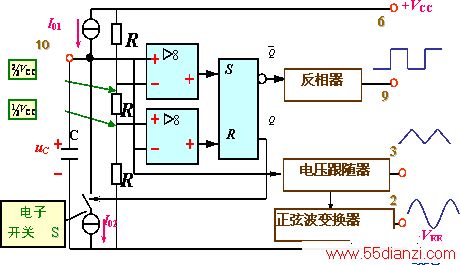

二、8038 集成函数发生器

1、原理




??









当 Q = 0，
I02?>I01
当 Q = 0， S 断开，
C通过I01?充电,当充电至 2/3VCC

当 Q = 1，S 闭合，C 放电 (I02?-I01) 至 1/3VCC

当 I02?= 2I01

引脚 9 输出方波，引脚 3 输出三角波

当 I02?< 2I01

引脚 9 输出矩形波，引脚 3 输出锯齿波。
