RC文氏电桥自激振荡器工作原理

　　RC自激振荡器又称RC文氏电桥自激振荡器，它是由放大电路、选频电路和正反馈电路三部分组成，通常情况下放大电路用集成运放，而选频电路和正反馈电路则用RC串并联正反馈网络。

　　一、RC串并联选颤电路

  1、RC串并联选频网络电路

  下图中Rl与CI串联．R2与C2并联，一般1青况下取：R1=R2=R．Cl=C2=C．电路发生谐振时其频率fo=1/2πRC。

　　2．RC串并联选频网络的幅频特性

    下图为RC串并联选频网络的幅频特性曲线图。由图可知：当输入信号的频率与fo相等时，输出电压最大且为输入电压的1/2,即Vo=1/3Vi。

　　3.RC串并联选藏网落的相频特性

    下图为RC串并联选频网络的相位频率特性曲线图，由图可知：当输入信号的频率等于fo时，输入输出信号相位一致。即输入信号为正，输出信号也为正，反之，输入信号为负，输出信号也为负。

　　二．放大电路

    放大电路部分可用独立的放大器，也可用集成运算放大器，一般采用集成运放，且电路连接成同相输人运算放大器。

　　三、RC自激振荡器的工作原理

    1、几种常见的RC自激振荡器电路

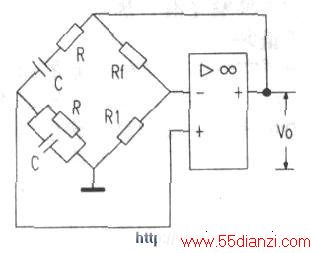

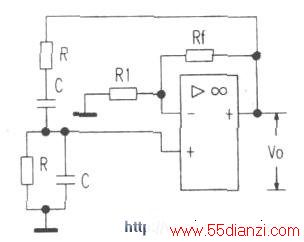

　　上图、中图为一般的RC振荡器的连接图，下图为桥式连接图

    2、工作原理分析

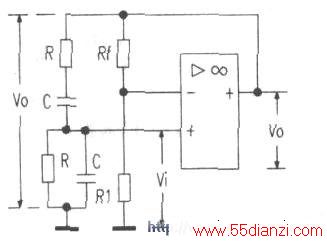

    如中图所示。运算放大器的输出信号Vo经RC串并联选频电路后，再由RC并联支路输出作为运算放大器的输入信号Vi。

　　(1)当反馈信号Vo（输人信号）的频率与RC串并联选频电路的频率fo相

　　(2)当反馈信号Vo（输人信号）的频率与RC串并联选频电路的频率fo相等时，输出信号(Vi)的相位与输入信号(Vo)的相位一致。满足相位平衡条件：φ=2nπ。

　　综上所述：该电路能产生自激振荡。
