LLC振荡电路结构组成

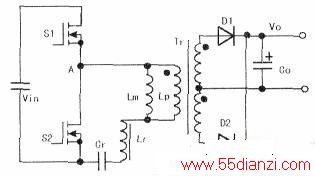

　　下图是一种单谐振电容结构的LLC谐振电路。

　　LLC振荡电路由振荡电容Cr、原边Lp、漏磁电感Lr、激磁电感Lm和两个MOSFET管和副边两只半桥整流二极管组成。其中，Cr、Lr和Lm这三个元件因负载变化组成的振荡网络有两个：一个是由Cr与Lr组成的振荡网络，此振荡网络的振荡频率与负载无关；另一个是由Cr与Lm和Lr组成的振荡网络，此网络振荡频率与负载的轻重有关，通常负载越重，电路的谐振频率越高。

　　单谐振电路结构的LLC谐振电路其实就是LRC串联振荡电路，其原理是：将变压器的次级和负载折合回初级回路，次级相当于LRC串联谐振变流器的子负载，故LLC转换器的工作频率与负载的功率需求有关。

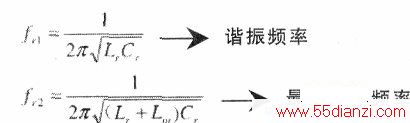

　　功率需求较高时，工作频率高；反之，控制环路会降低开关频率。若以fr表示LLC转换器的振荡频率，则可通过参数选择使其工作在五种振荡状态：一是振荡在frl以下；二是直接谐振在fr1；三是高于fr1；四是振荡在fr2；五是在fr2之上振荡。LLC谐振电路的振荡频率计算公式如下：

　　半桥LLC振荡拓扑电路要求其LLC谐振网络振荡频率高于fr2，电路阻抗呈感性，原边所有电路等效为一只电感，从而实现原边两只主MOS开关管零电压导通(ZVS)和副边整流二极管零电流关断(ZCS)。采用这样的开关拓扑实现了初次级损耗最小，故它是一种具有高性价比、高能效和EMI性能优异的开关电源电路。
