5、DJ组件上方W2调整输出级的静态电流。

6、通过DJ组件管脚A管脚B的静态工作电流应小于40mA,推荐值为5-20mA。

DJ组件选择方法

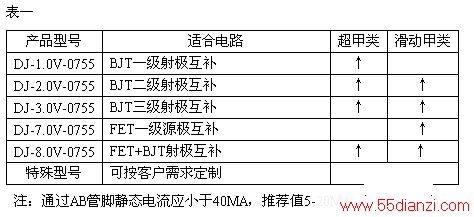

    根据功放输出电路的方式、或甲乙类时AB端的静态工作电压来选择DJ组件。图四功放输出级是由BJT管组成的二级射极互补电路,工作在甲乙类时,AB两端电压VAB=4×0.55V=2.2V,查表一,应选择〔DJ-2.0V-0755〕组件。上机前先将组件上部W1、W2逆时针旋到底。

DJ组件使用方法

1、将〔DJ-2.0V-0755〕 组件 按图四连好,K1、K2、K3任意,顺时针调节组件上部W2,使功放输出级静态电流为10MA-30MA。

2、K1任意,K2、K3闭合时,功放输出级为滑动甲类偏置,转换效率低,但音色好,适合小功率输出。

3、K1任意,K2闭合,K3断开时,功放输出级为超甲类偏置,转换效率高,音色好,特别适合大功率输出。

4、动态甲类偏置起控点的调整:图四电路中K2闭合,K1、K3任意,在放大器输入端送音频信号,调整音量电位器,DJ组件AB管脚电压在原静态电压上增加,其增加的幅值与输出功率大小成正比。

5、输出时起控方法:K1、K2闭合,K3任意,顺时针调节W1,使DJ组件AB管脚电压上升。

6、率输出时起控方法:K1、K3断开,K2闭合,调节电位器W,使DJ组件AB管脚电压上升。

DJ组件使用案例

例㈠ 设输出功率大于5W之后,DJ组件起控。

1、调节DJ组件上方W2,使功放输出级静态工作电流Io=(Po/2L)-2=(5/2×8)-2=0.56A

2、图四中K1、K3断开,K2闭合,在功放输入端送入1KHz音频信号,调整音量电位器,输出功率5W时, 调节图四电路中电位器W,使DJ组件AB管脚电压上升。

例㈡ 用温控开关使功放输出级在滑动甲类和超甲类之间自动转换。

    选择常闭温度开关代替图四中的开关K3,紧贴在功放管散热片上,图四中的K1、K2闭合,散热片温度低于温度开关设定值时,功放输出级工作在滑动甲类,转换效率低,散热片温升很快,但音色很好,具有等响度特点,当散热片温度上升到温控开关设定值后,温控开关断开,功放输出级自动转为超甲类状态,转换效率提高,散热片温升得以控制。
