为有限值时实际运放和理想运放的误差

　　实际运放的Ad不是无穷大，而是有限值，实际运放和理想运放存在误差，“虚地点”要移动。下面分析运放的其他条件均为理想条件，只有Ad不理想即Ad为有限值时的情况。

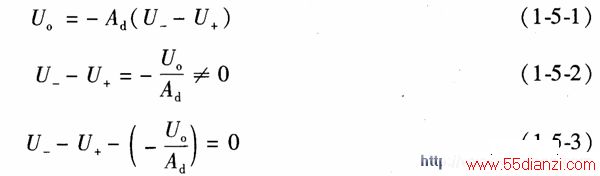

　　当Ad为有限值时，集成运放的输出电压为

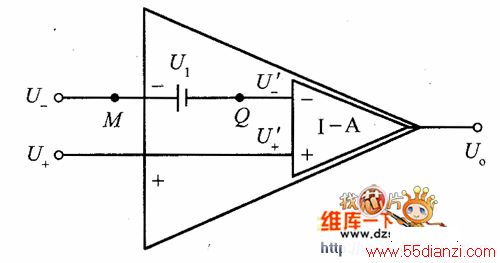

　　而理想运放的U_-U+=0，所以实际集成运放的“虚地点”要产生移动。图等效于在实际运放里面套有一个理想运放，

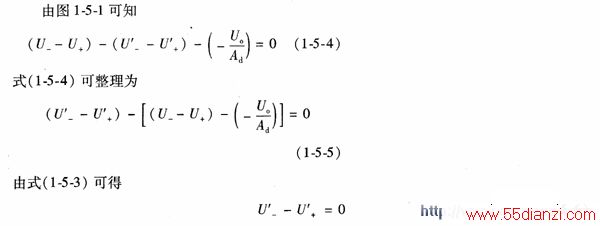

　　式（1－5－6）表明，实际运放的虚地点不在M点，而是移动到Ⅳ点。所以，当Ad为有限值时分析运放 电路 ，要用图所示的运放电路。
