无线接收电路用于对发射电路发出的无线电载波信号进行接收、放大、解调，将其还原为控制信号。为使遥控设备正常工作，对接收电路的要求是：要有较高的灵敏度，以便接收到远距离的遥控信号；选择性要好，以提高抑制其他干扰信号的能力；工作要稳定，不受环境温度、电源电压等因素的影响；体积小，重量轻，便于维修等。
用于遥控设备的接收电路有超再生式和超外差式两种。下图是超再生式接收电路的方框图。这种电路仅用一级超再生式检波电路就能完成选择信号、放大信号及解调功能。为使信号达到一定的幅度，推动译码电路工作，一般在超再生后级还加有低频放大电路。超再生电路简单，使用电子元器件少，且有较高的灵敏度。其缺点是：选择性差，噪声大。这种电路常用于简易遥控装置。
于远距离、高灵敏度、高抗干扰能力的遥控系统，普遍采用超外差式接收电路。超外差式接收电路的结构与一般的超外差式收音机的结构基本相同，如下图所示。

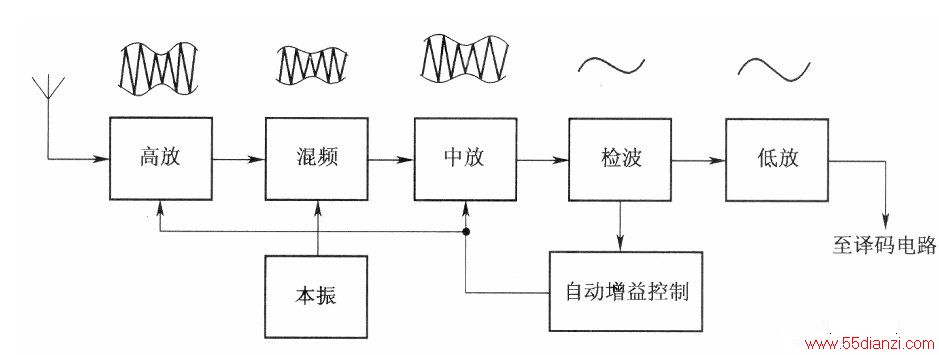

从下图中不难看出超外差式接收电路的工作过程。天线接收到的载波信号经高放级选择和放大后，被送到混频级。在混频级还加有从本地振荡器送来的本振信号。由于混频级的非线性作用，得到载频与本振信号的差频信号，这个差频信号称为中频信号。中频的频率均比载波低了许多，但其包络与载频的包络一样。中放级将中频信号放大后送往检波级。检波级是解调电路，它可以将控制信号从载频中解调出来，解调出的信号再经低频放大器放大后，输出给译码电路。

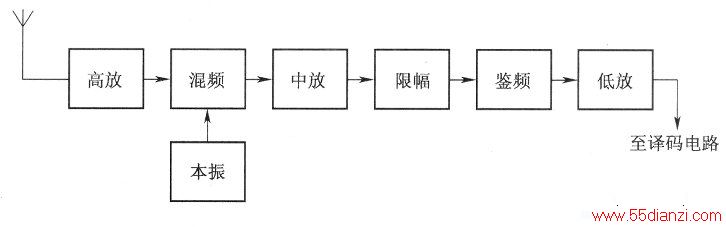

上面介绍的电路是调幅式超外差电路。对抗干扰性能要求较强的遥控系统，应采用调频式超外差接收电路，如下图所示。调频式电路与调幅式电路的主要不同之处在于，对载波的解调不是用检波电路而是用鉴频器。为消除干扰，一般在鉴频器前还加有限幅电路。由于调频波是靠频率变化传送信号的，在调频接收电路中就没有必要采用自动增益控制电路。
