受控源特性的仿真

      一、电压控制电压源（VCVS）转移特性的仿真

　　所谓转移特性，就是输出（电压或电流）与输入（电压或电流）之间的关系。按图3-1给定的参数绘制仿真电路图。从模拟元件库    中取运算放大器    ，双击数字万用表符号，XMM1和XMM2均选择为电压表。打开仿真开关，得到数据，。图3-2是用直流扫描分析（DC Sweep Analysis）方法得到的VCVS的转移特性图。

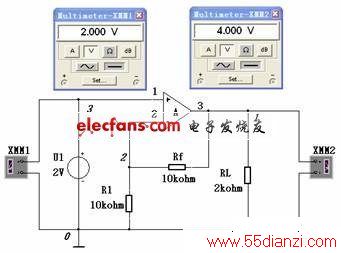

图3-1  VCVS的仿真电路

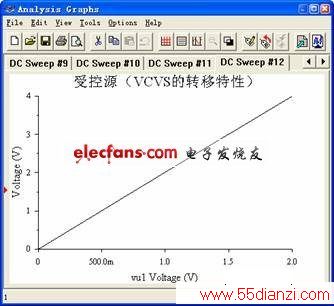

图3-2  VCVS的转移特性

二、电压控制电流源（VCCS）转移特性的仿真

按图3-3给定参数绘制仿真电路图，调整电压源输出，双击数字万用表符号，XMM1选择为电压表，XMM2选择为电流表，打开仿真开关得到数据。

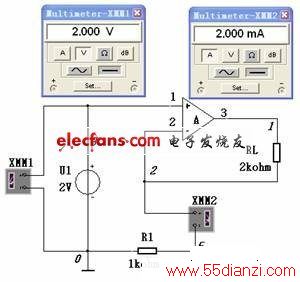

图3-3   VCCS的仿真电路

三、电流控制电压源（CCVS）转移特性的仿真

　　按图3-4给定参数绘制仿真电路图，调整电流源输出，双击数字万用表符号，XMM1选择为电流表，XMM2选择为电压表，打开仿真开关得到数据。

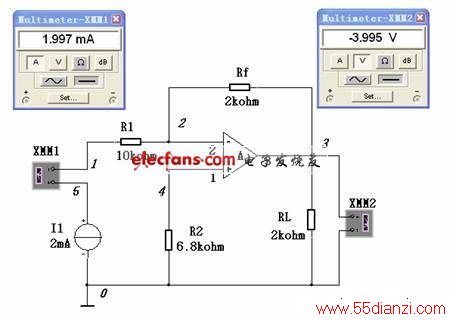

图3-4  CCVS的仿真电路

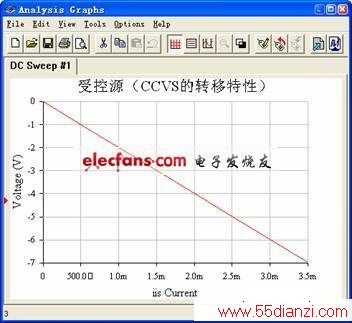

图3-5  CCVS的转移特性

四、电流控制电流源（CCCS）转移特性的仿真

　　按图3-6给定参数绘制仿真电路图，调整电流源输出，双击数字万用表符号，XMM1和XMM2均选择为电流表，打开仿真开关得到数据。

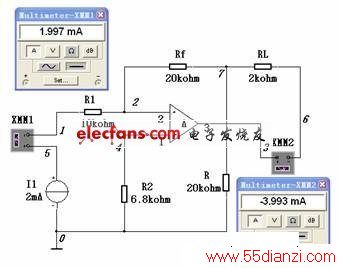

图3-6  CCCS的仿真电路
