直流能耗制动电路原理剖析

　　1．直流制动原理
　　
　　当切断交流电动机的交流电源时，电动机转子因惯性继续旋转．此时把直流电通人定子，产生一个恒定磁场，转动的转子切割此磁场，产生感生电流，这个电流又与恒定磁场相互作用，产生了制动转矩，使转子迅速停止旋转。
　　
　　这种制动实质上是能耗制动。在制动过程中，转子因流过感生电流而发热，把转子的动能转化为热能，从而达到迅速制动的目的。这种方式一般用于中小型交流电动机的快速制动中。
　　

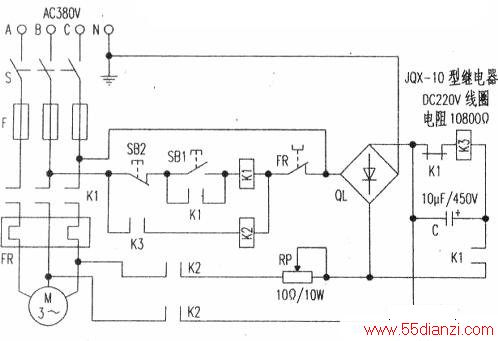

　　2．线路工作原理(如附图所示）
　　
　　合上闸刀开关S．按下启动按钮(SBl)，交流接触器(K1)的吸引线豳通电吸合并自锁，电动机(M)启动运转，同时电容器(c)被充电。按下停止按钮(SB2)，电容器(c)对高阻值继电器线圈(K3)放电，使(K3)吸合，2K交流接触器线圈通电吸合，从而进行制动。
　　
　　电容器(C)对继电器(K3)的线圈放电，经一定时间后（延时释放）．制动结束。制动时间长短，决定于高阻值继电器(K3)线圈的阻值、电容器(c)的容量和继电器(K3)的释放电流，一般可以调整C的电容数值。
　　
　　注：因为要求迅速可靠的制动，通入的直流制动电流取4_5倍的空载电流，由可调电位器RP来调节。
